DTEmpower电路板目标检测（目标检测）
背景
电路板是电子设备的核心组件。在生产和维修过程中，需要识别并定位板上的各类元器件。不同型号的电路板在外观、尺寸和元器件布局上存在差异，人工逐张检查耗时较长，也容易受到视觉疲劳影响。
本案例使用 DTEmpower 对电路板图像进行目标标注、模型训练和预测，识别 8266_ESP、Arduino_Nano、Heltec_ESP32_Lora 和 Raspberry_Pi_3 四类电路板，为电子元器件图像检测提供一套可复用的建模流程。
案例数据集
本案例包含训练图像、预测图像及其路径和标注表格：
方案流程
本方案包含以下流程：
- 创建项目并导入训练图像路径表格和图像文件夹；
- 使用数据标注功能为电路板图像添加目标检测框和类别；
- 检查标注表格，并创建目标检测任务；
- 配置并训练检测模型，查看训练精度；
- 部署模型，导入待预测图像和路径表格；
- 运行预测并查看电路板类别及定位结果。
实施步骤
新建项目
点击【新建项目】，输入项目名称并点击【确认】，完成项目创建。

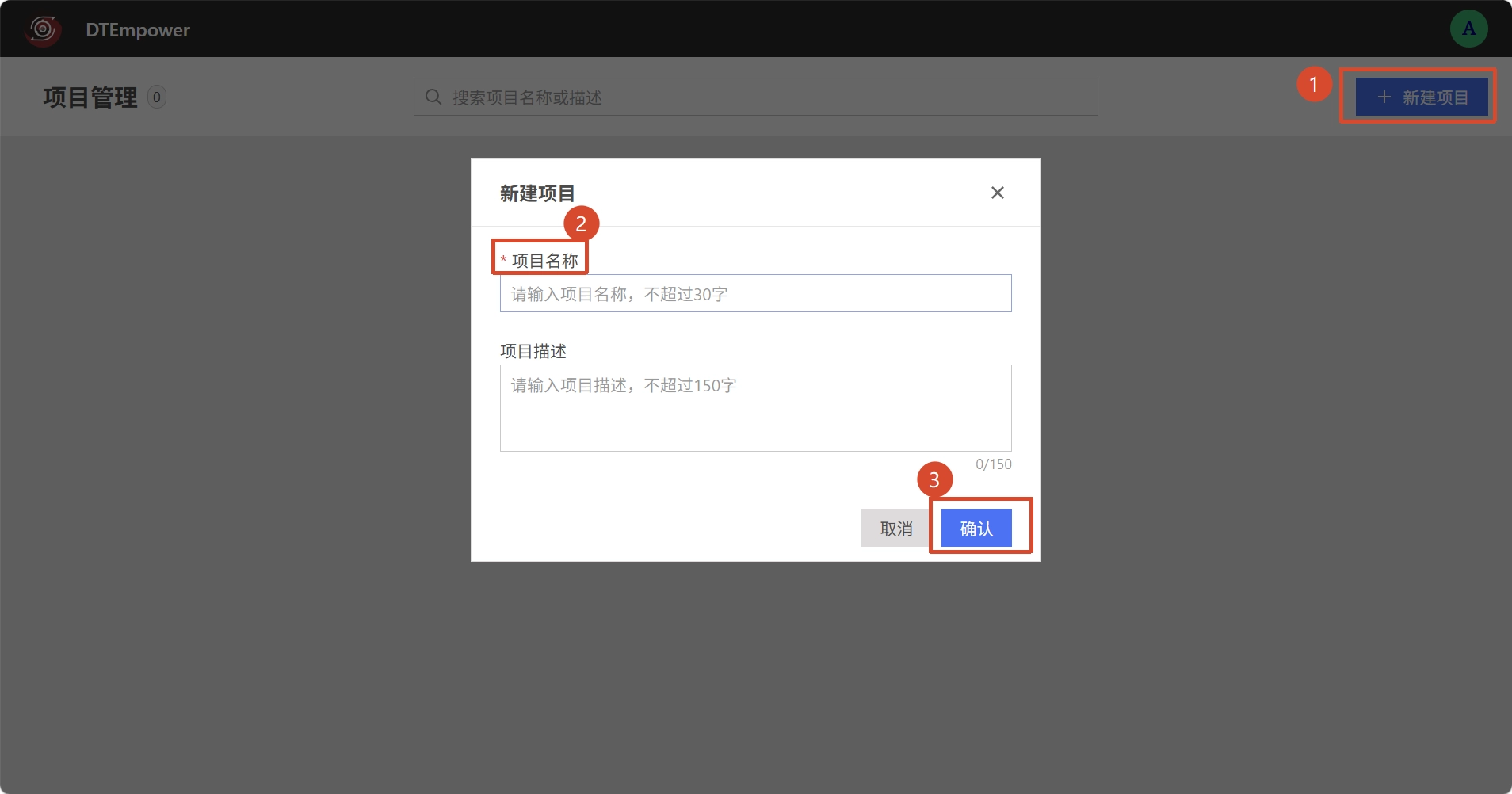

新建电路板目标检测项目
导入训练数据

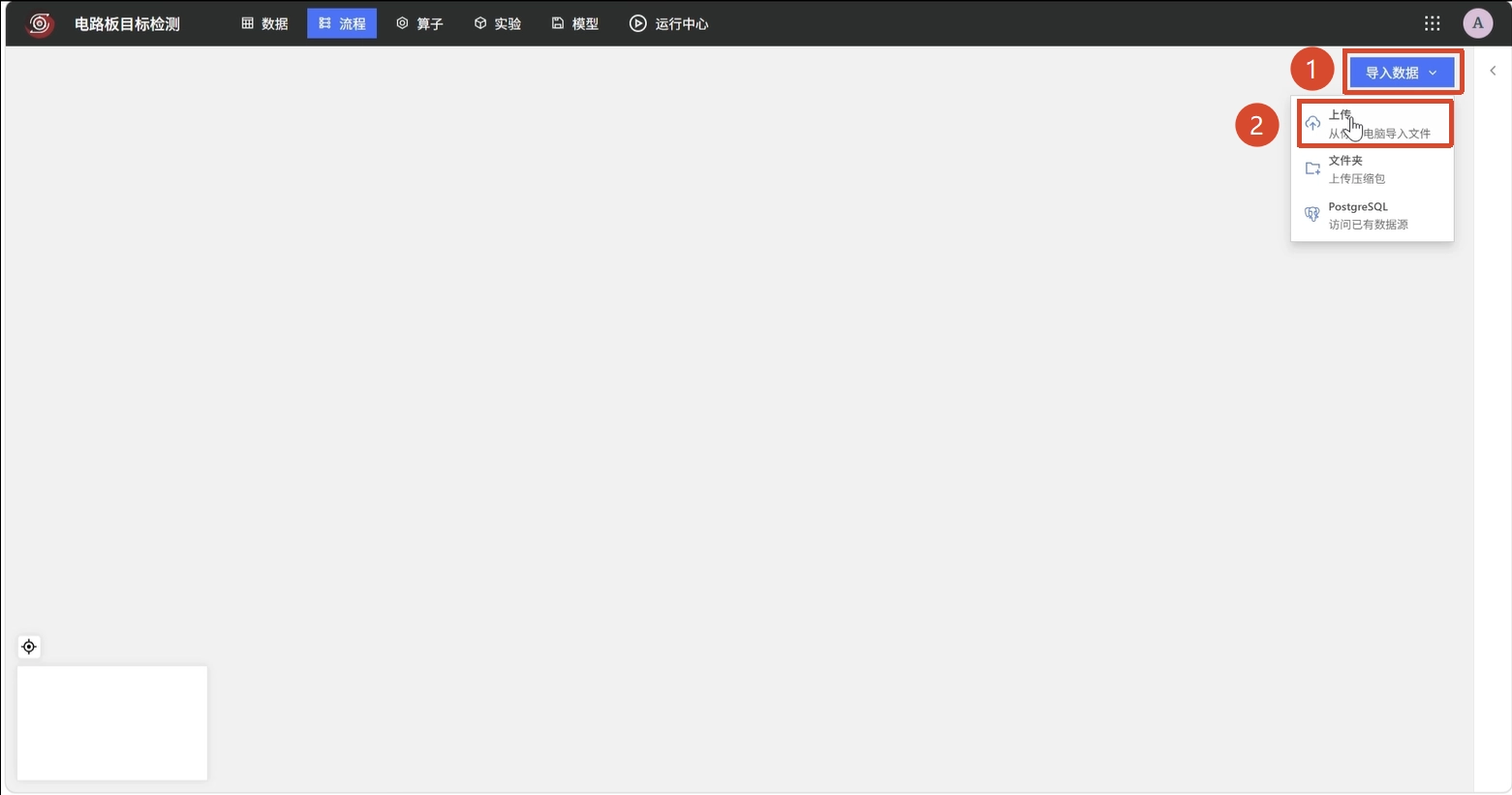

点击【导入数据】，选择【上传】，导入包含图像路径的训练表格。
导入训练路径表格

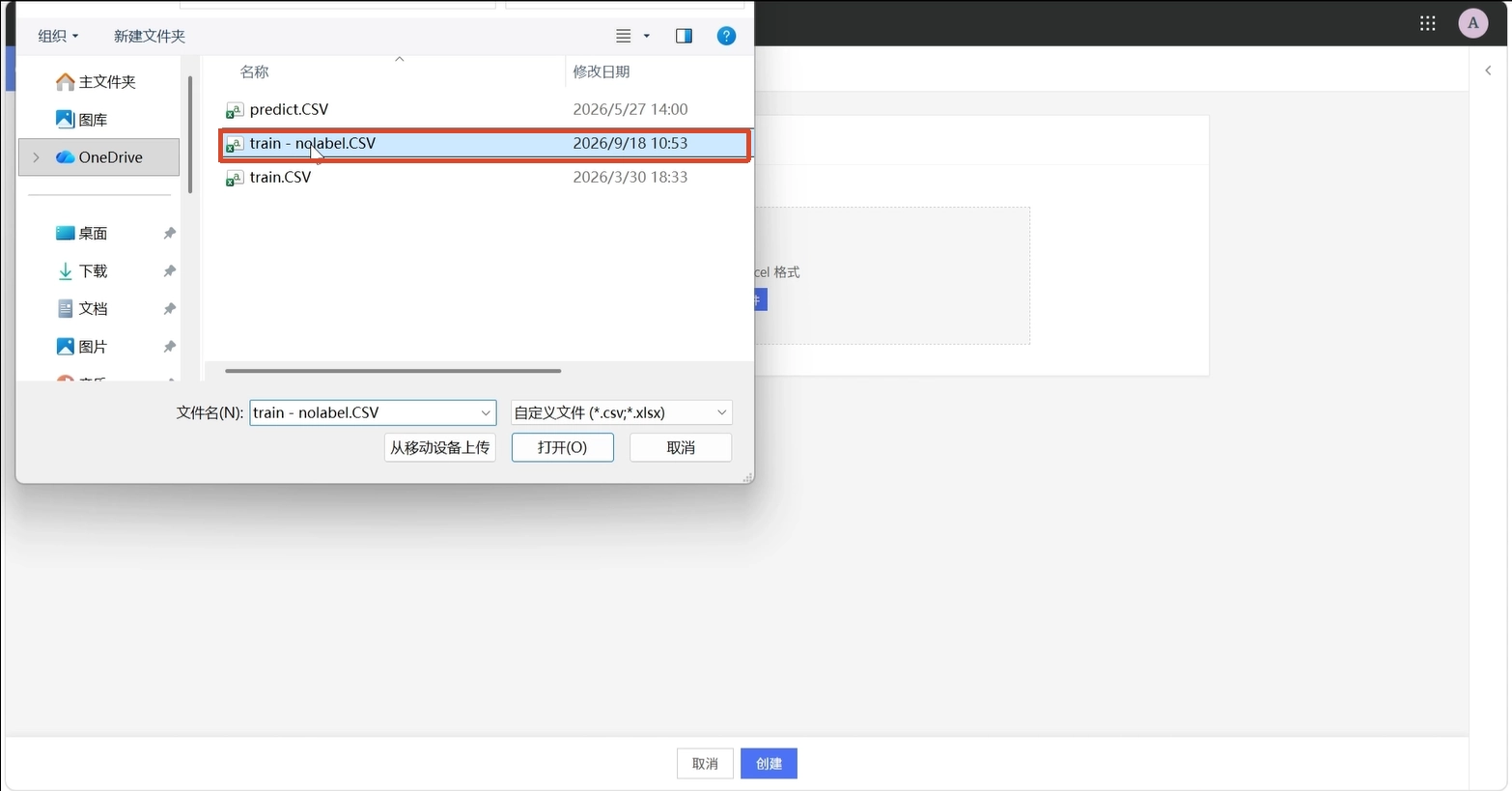

在上传页面选择训练路径表格并创建数据集。
创建训练路径数据集

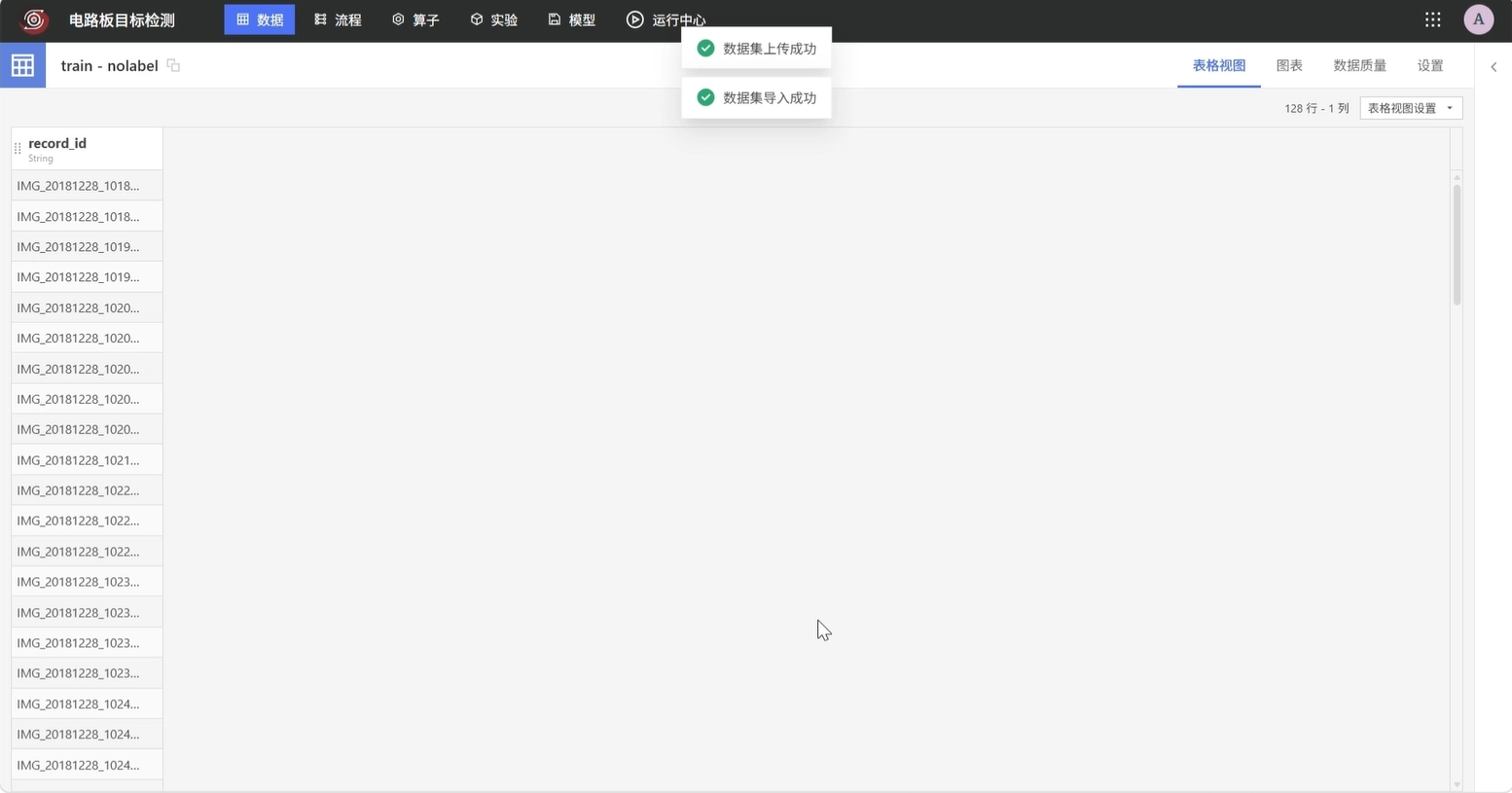

打开导入的数据集，确认表格包含图像文件路径。
查看训练路径数据
再次点击【导入数据】，选择【文件夹】，导入训练所需图像。

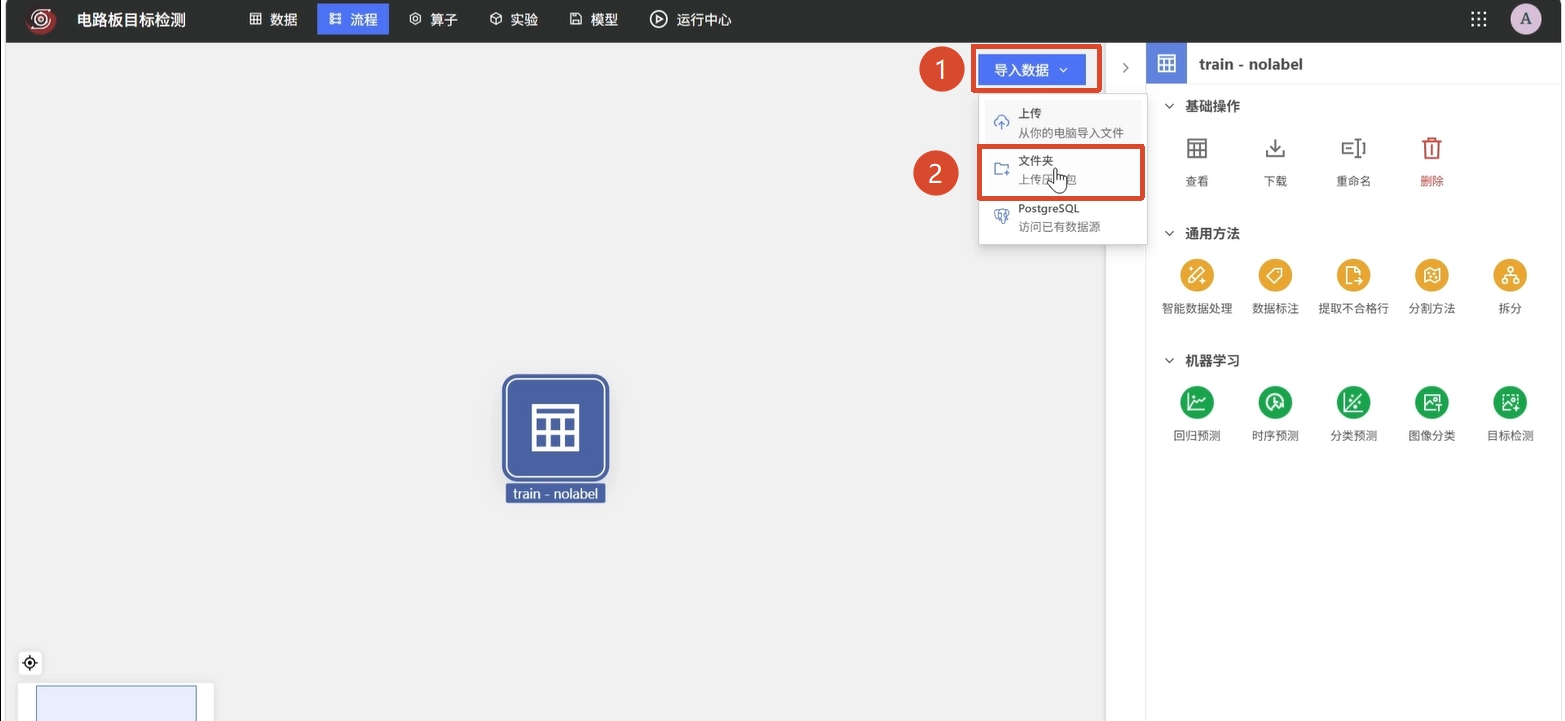

导入训练图像文件夹

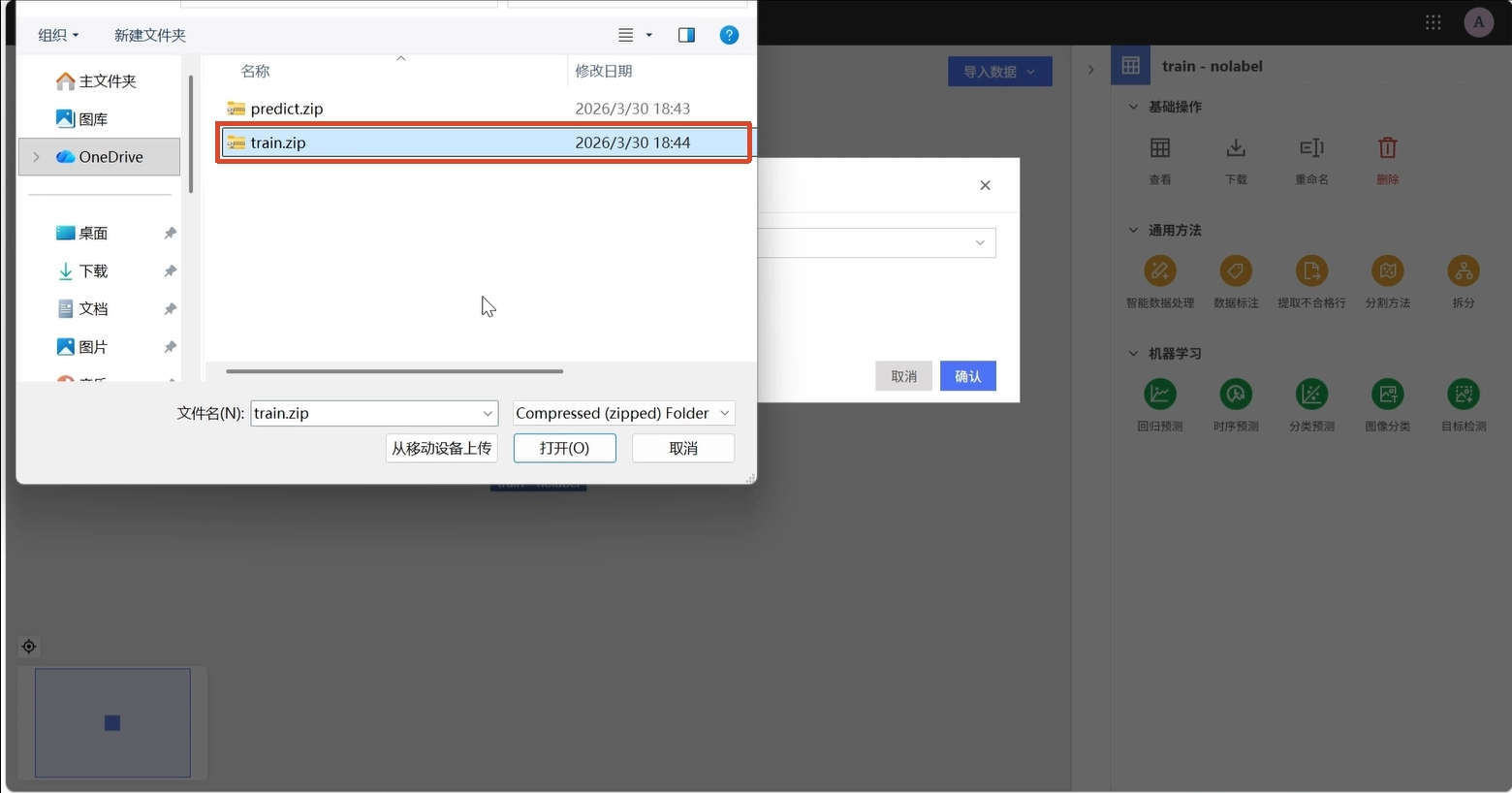

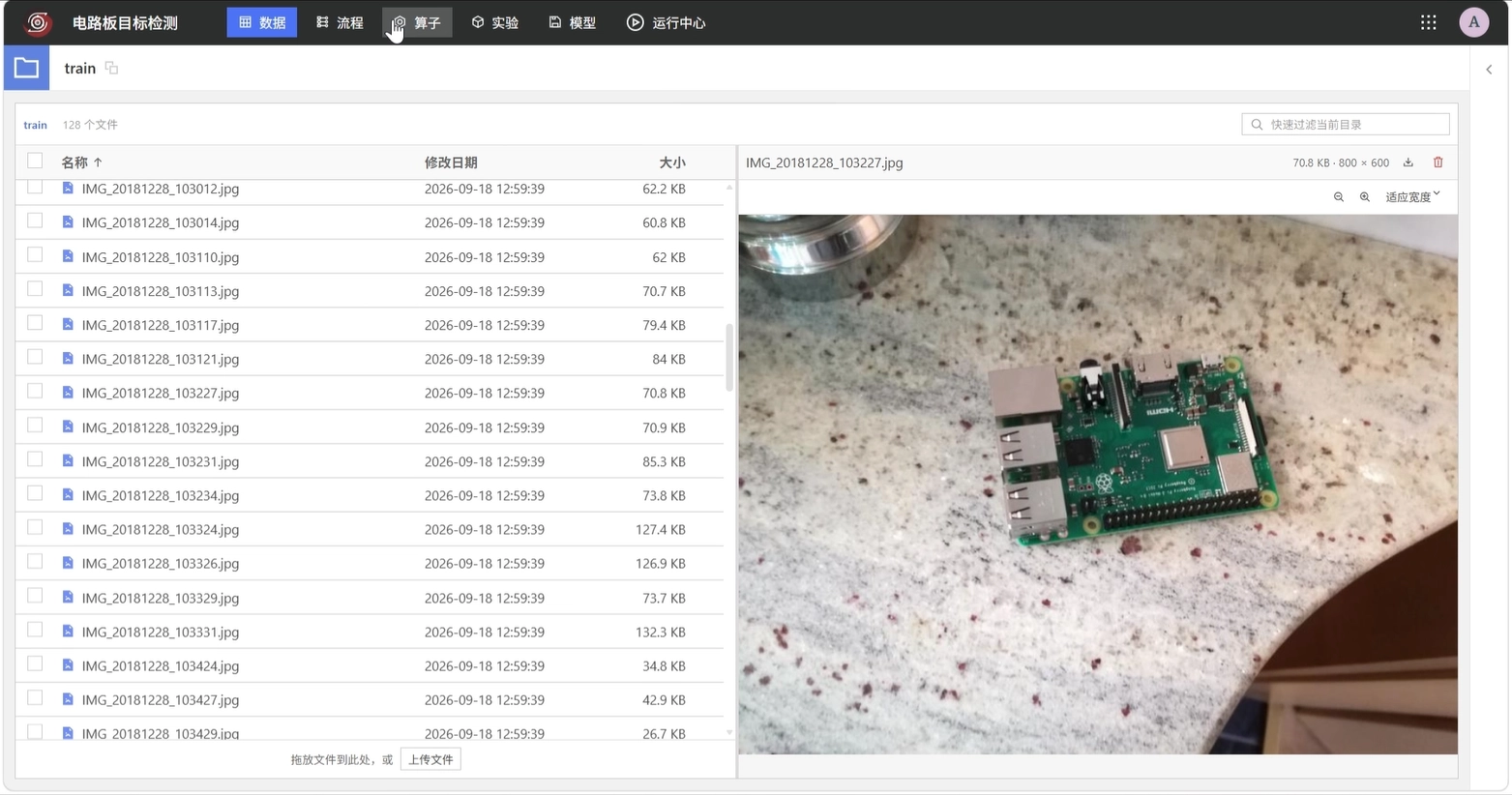

选择训练图像文件夹并完成上传。
选择训练图像文件夹
确认训练图像文件夹
标注电路板图像

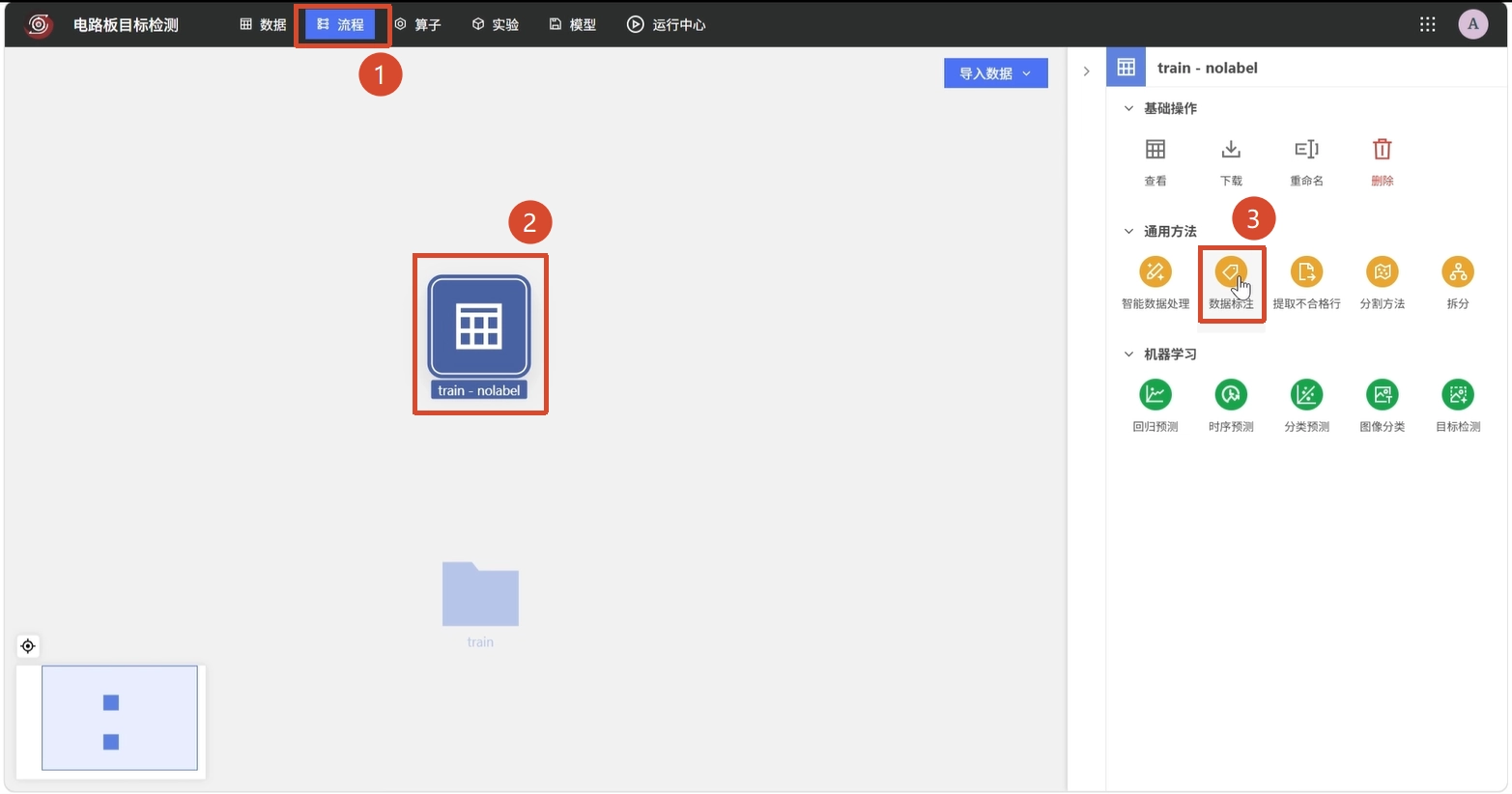

返回「流程」，选中训练路径表格，在右侧点击【数据标注】。
从训练路径表格发起数据标注

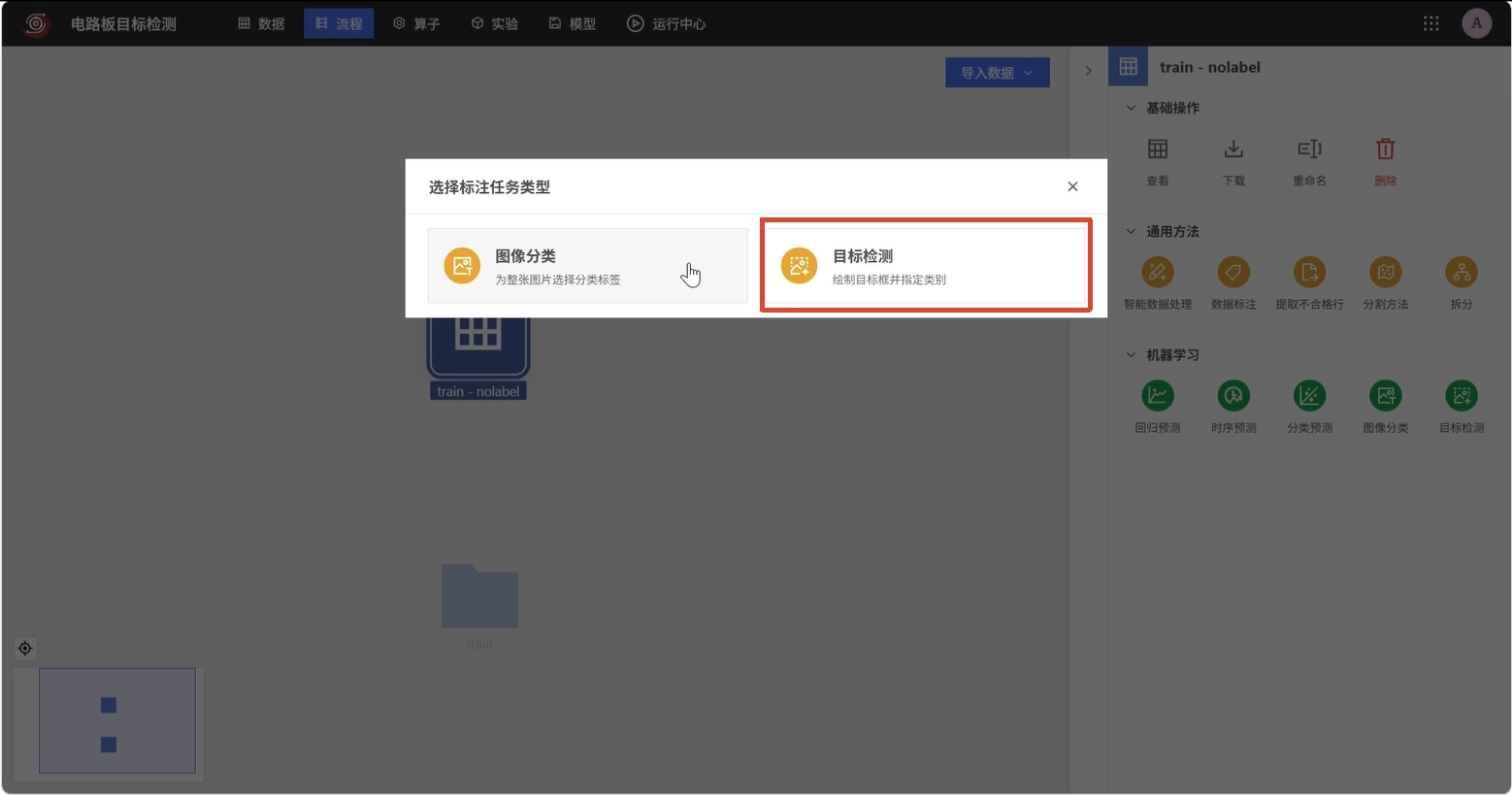

在标注任务中选择【目标检测】。
选择目标检测标注类型

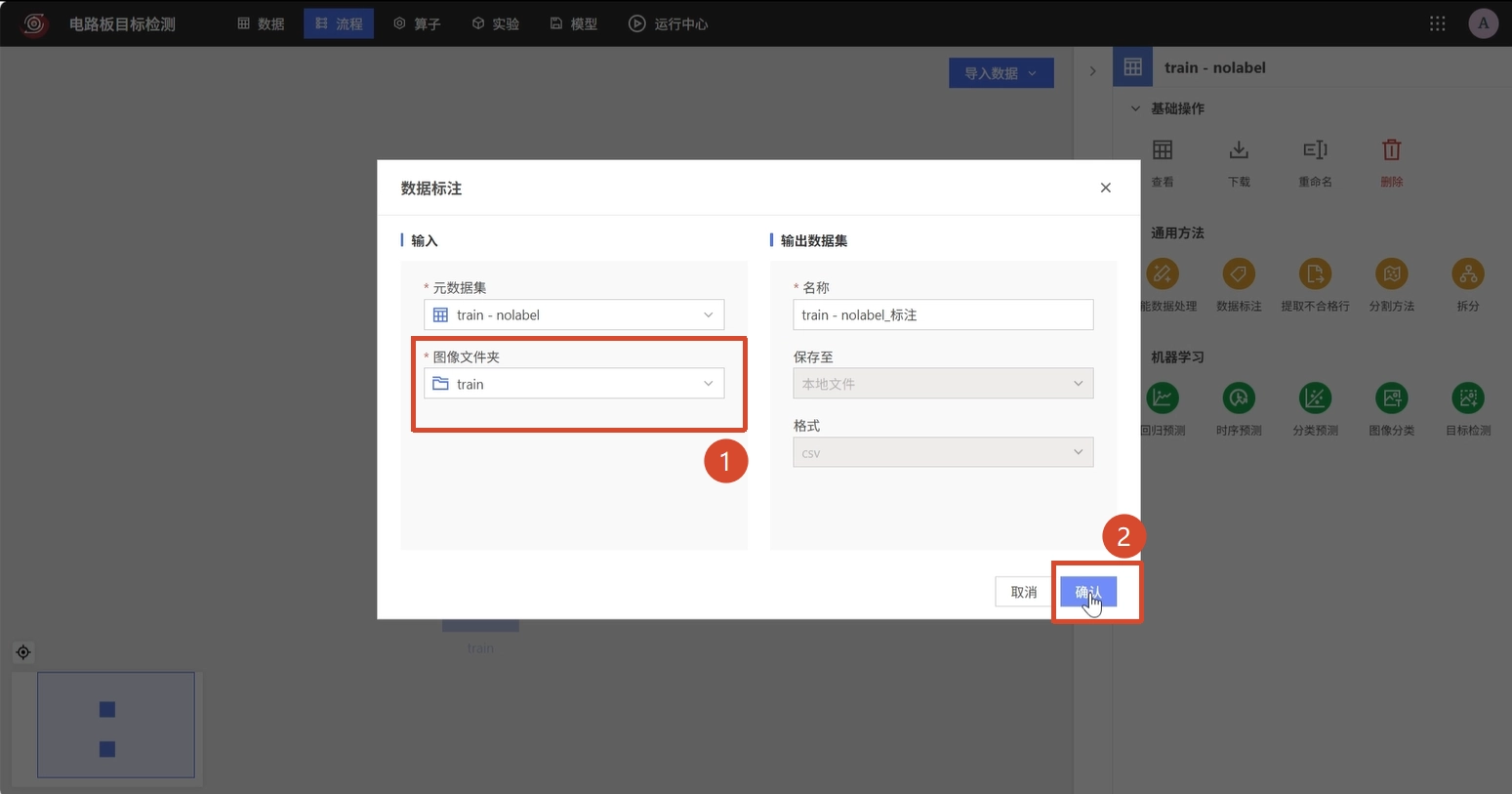

选择与路径表格对应的训练图像文件夹，并点击【确认】。
选择数据标注图像文件夹

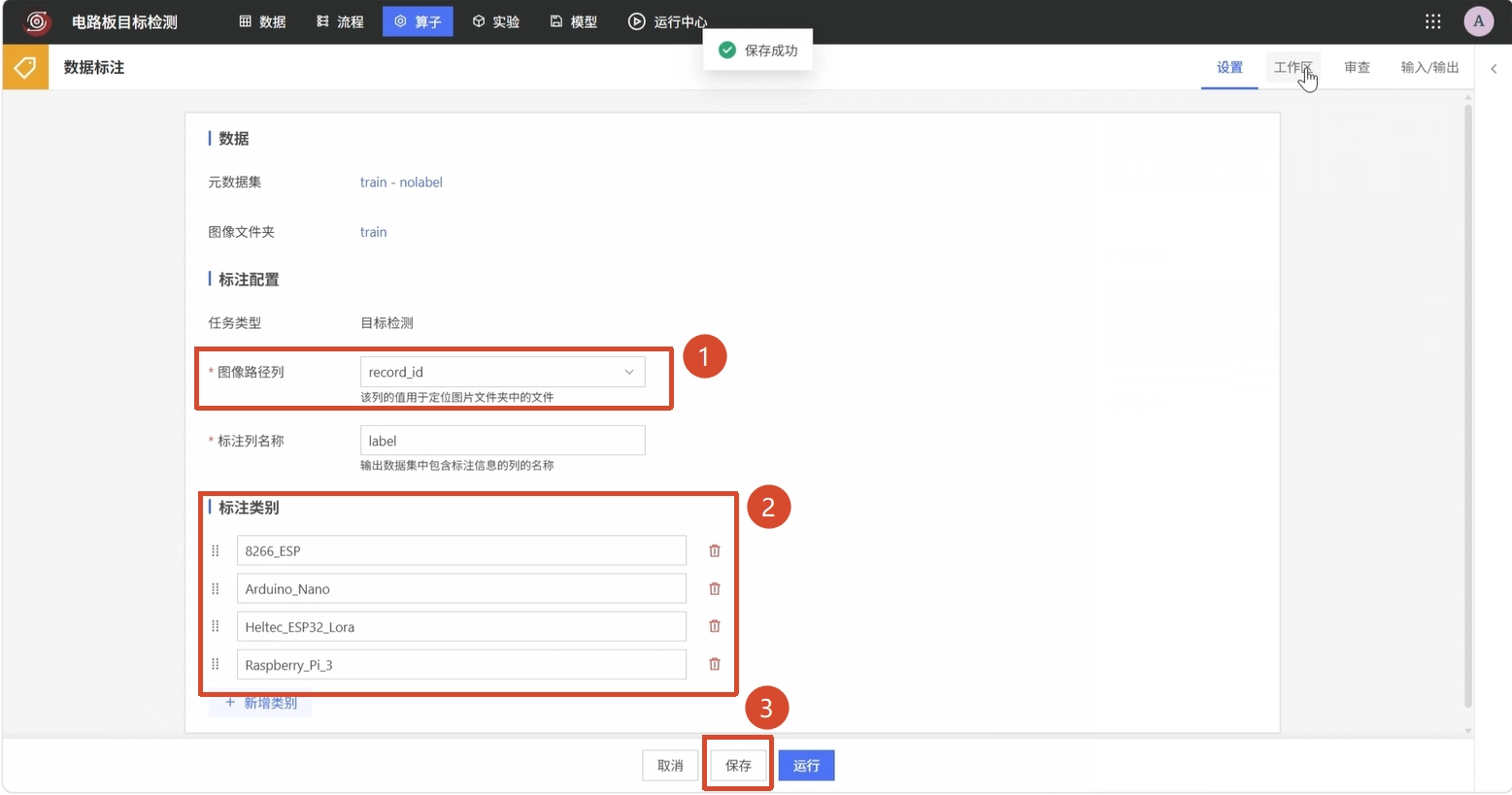

在配置页面选择「图像路径列」，并添加四个「标注类别」：8266_ESP、Arduino_Nano、Heltec_ESP32_Lora 和 Raspberry_Pi_3。配置完成后点击【运行】。
配置图像路径和标注类别

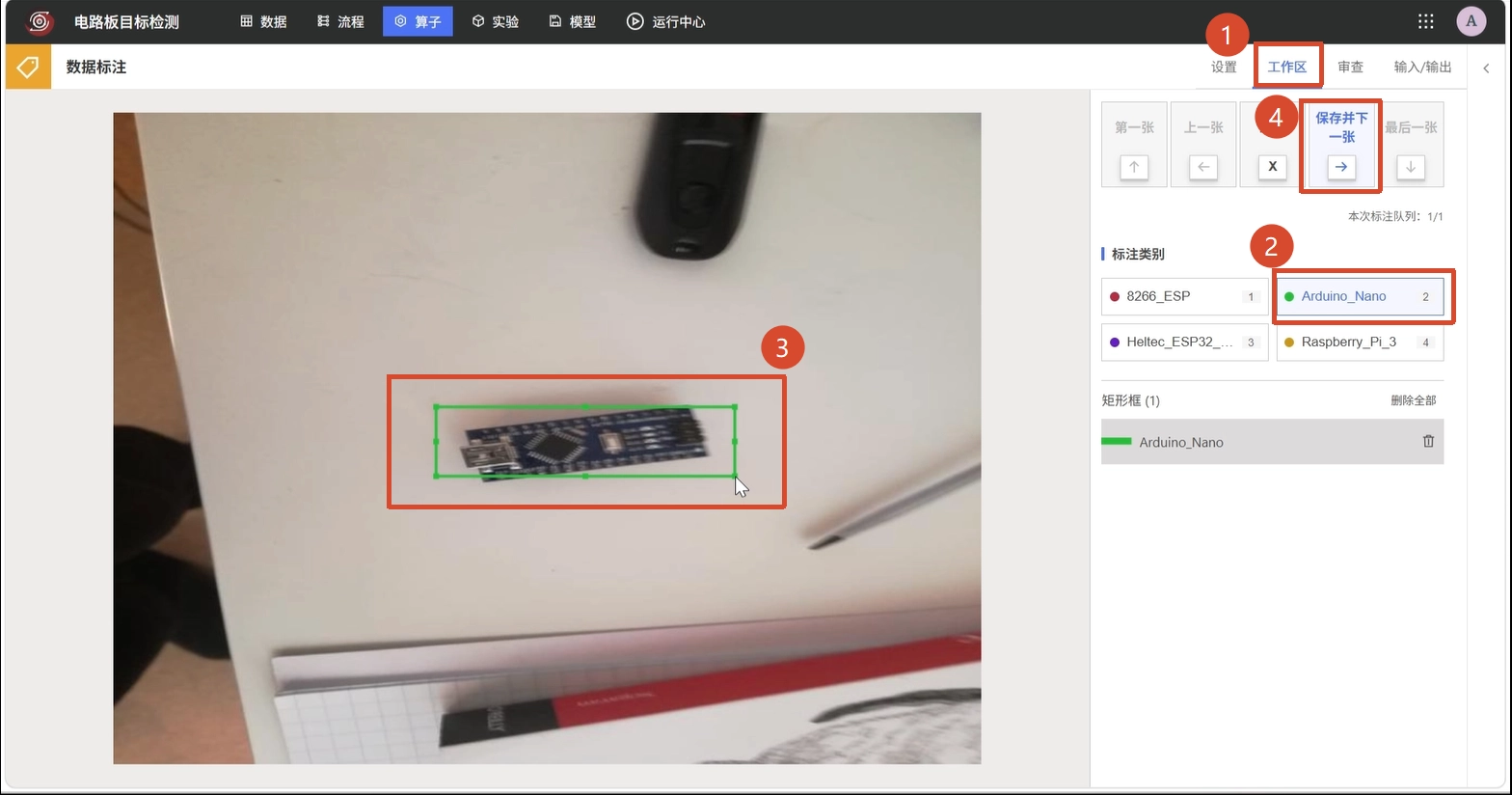

在「工作区」中选择当前图像对应的类别，在图像中框选电路板目标。完成当前图像后点击【保存并下一张】，继续标注其余图像。
在工作区标注电路板目标

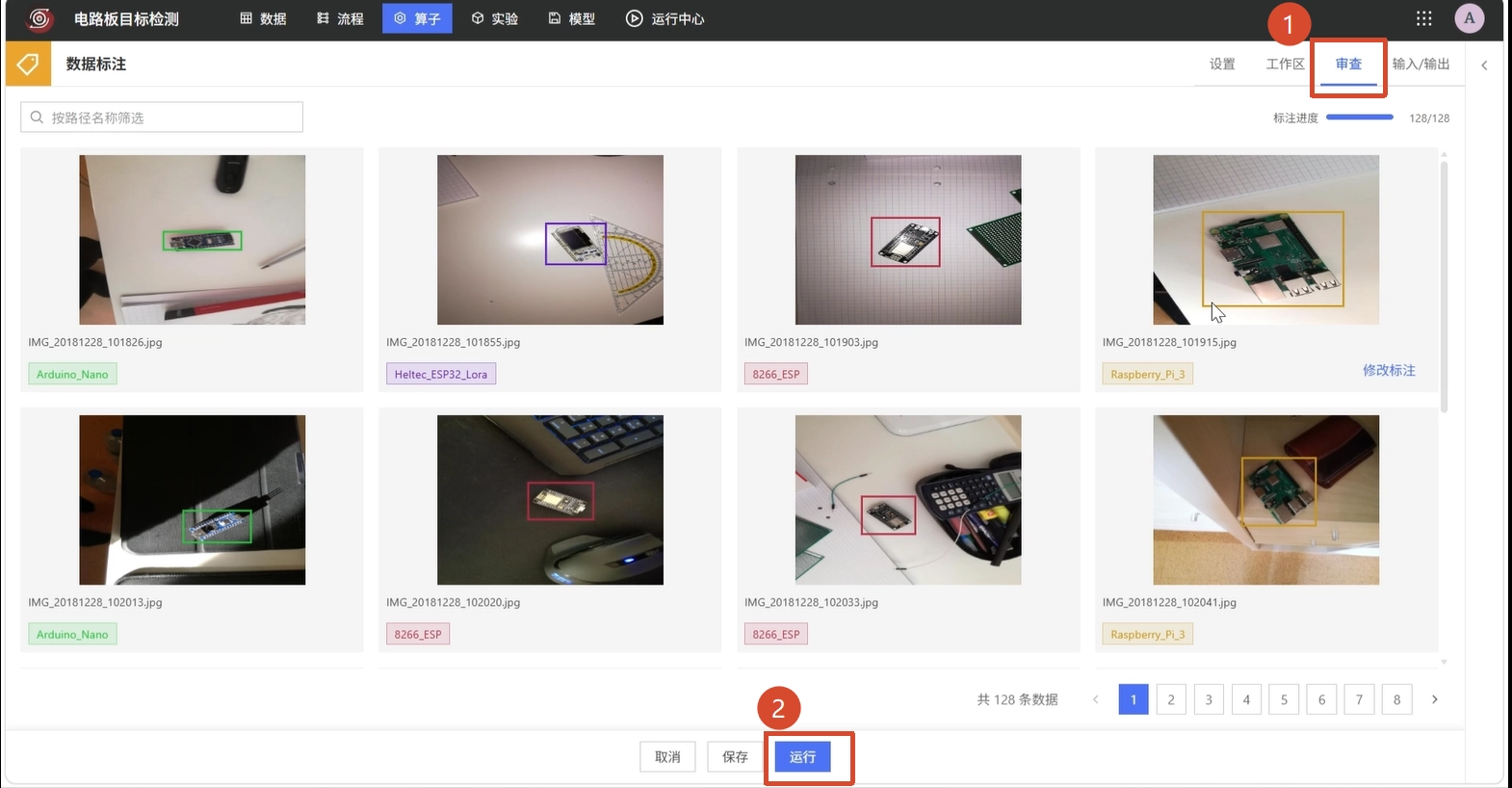

标注完成后切换到「审查」，检查图像和标注框，确认后点击【运行】。
审查电路板图像标注
返回「流程」，画布中会生成标注后的表格。选中表格并点击右侧【查看】，检查新增的图像标注列。

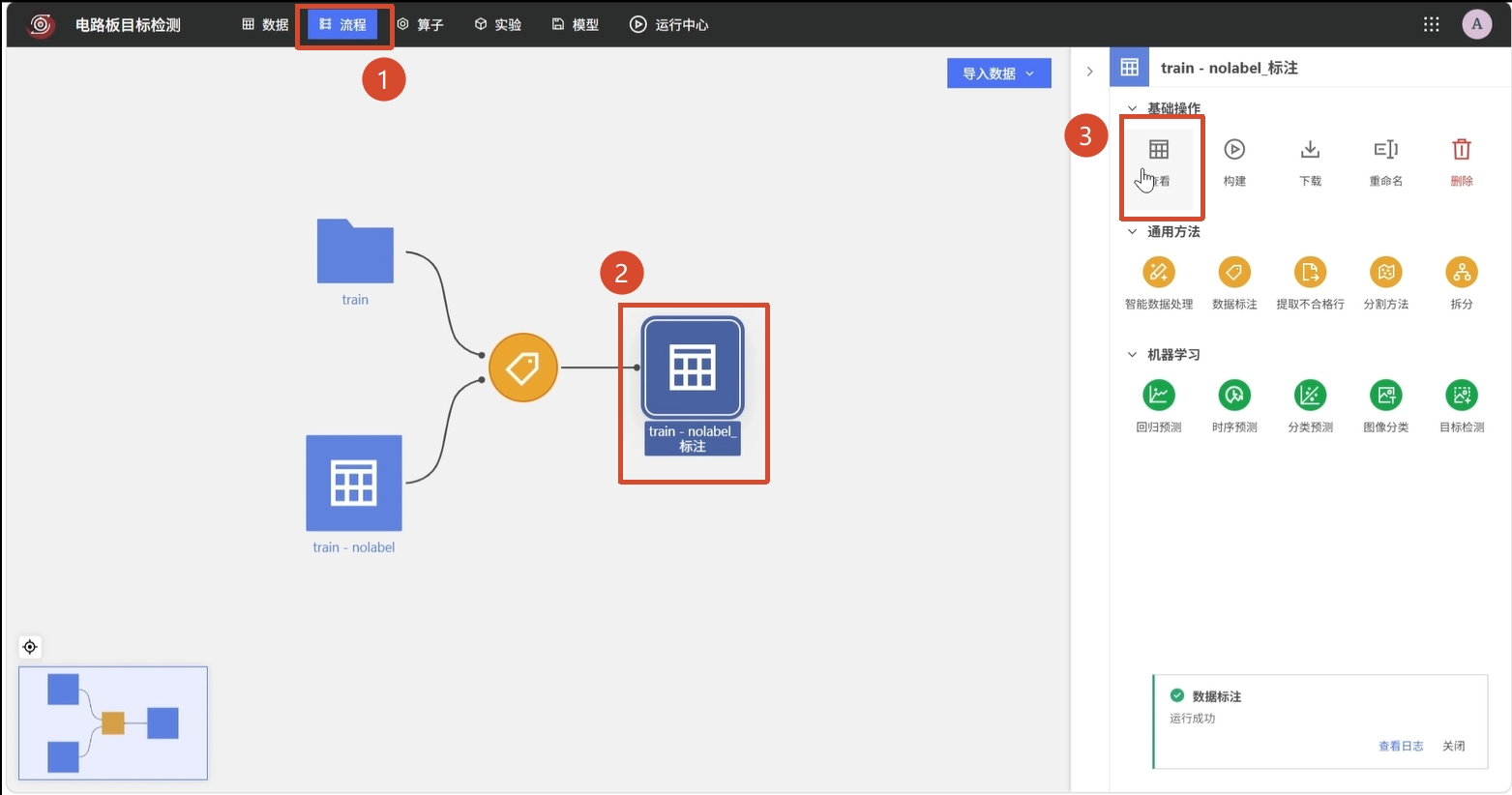

查看标注结果节点

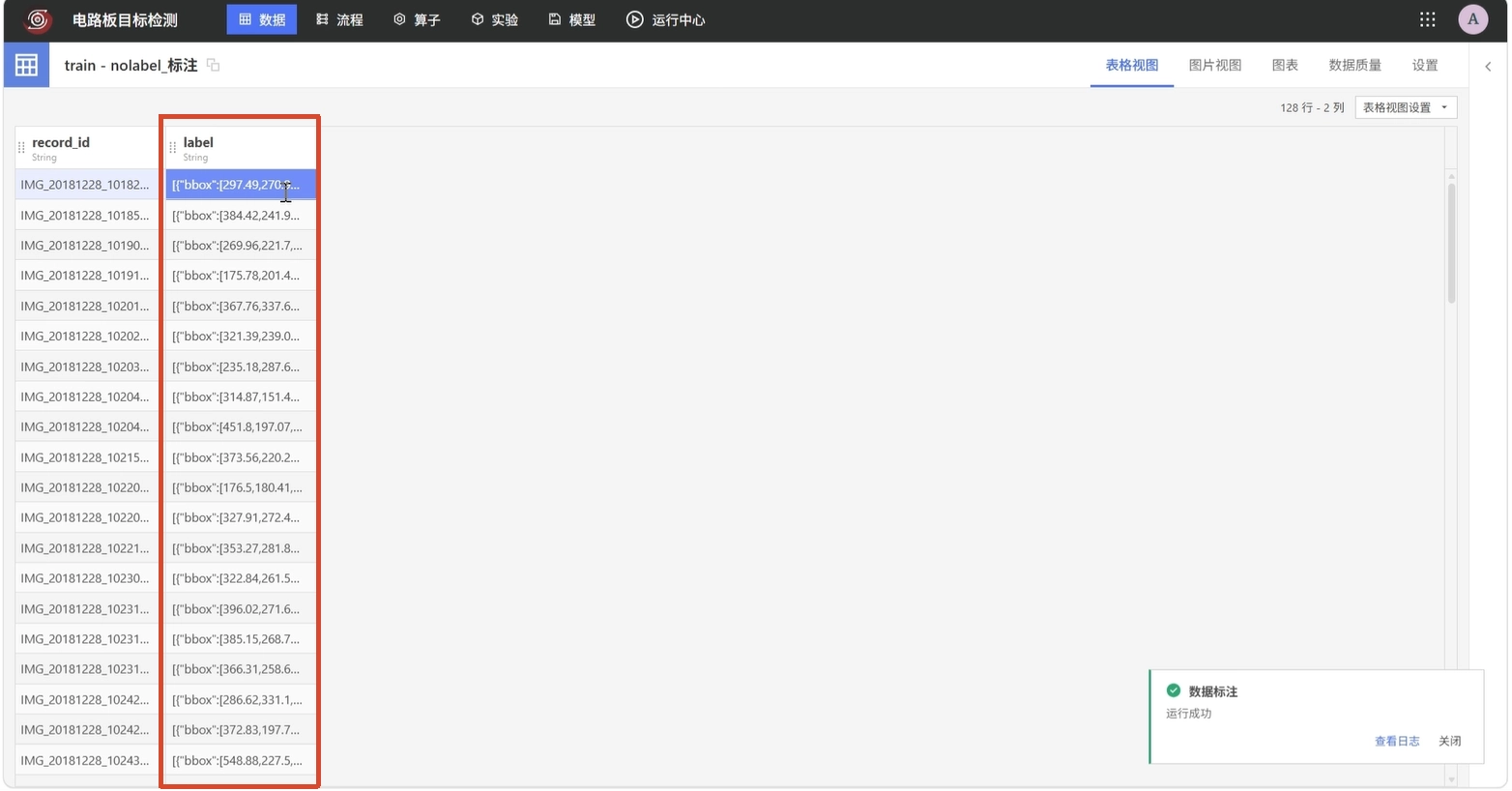

查看图像标注列

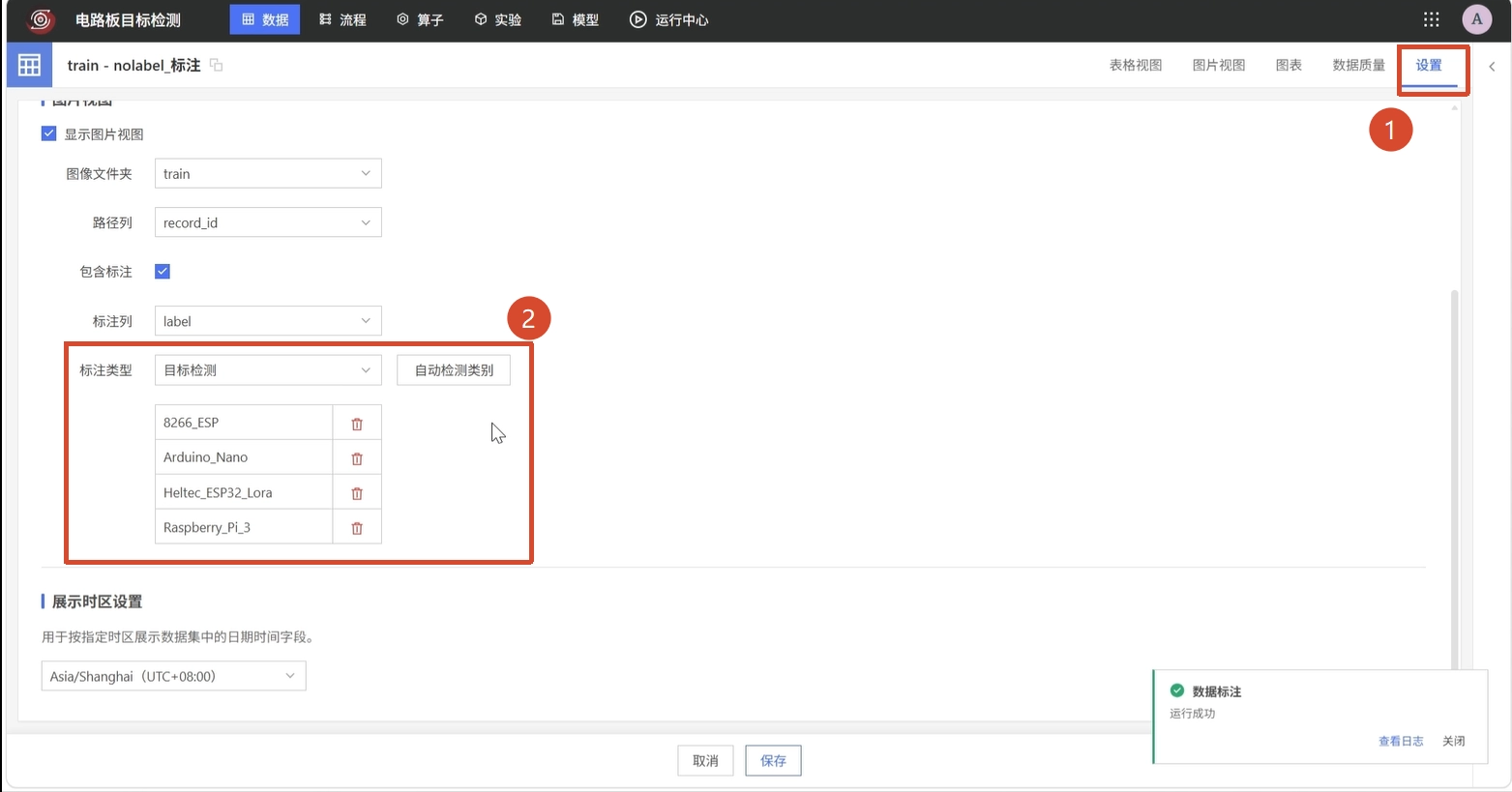

在「设置」中确认标注类型为目标检测，且标注类别与配置一致。
检查标注类型和类别设置
训练目标检测模型

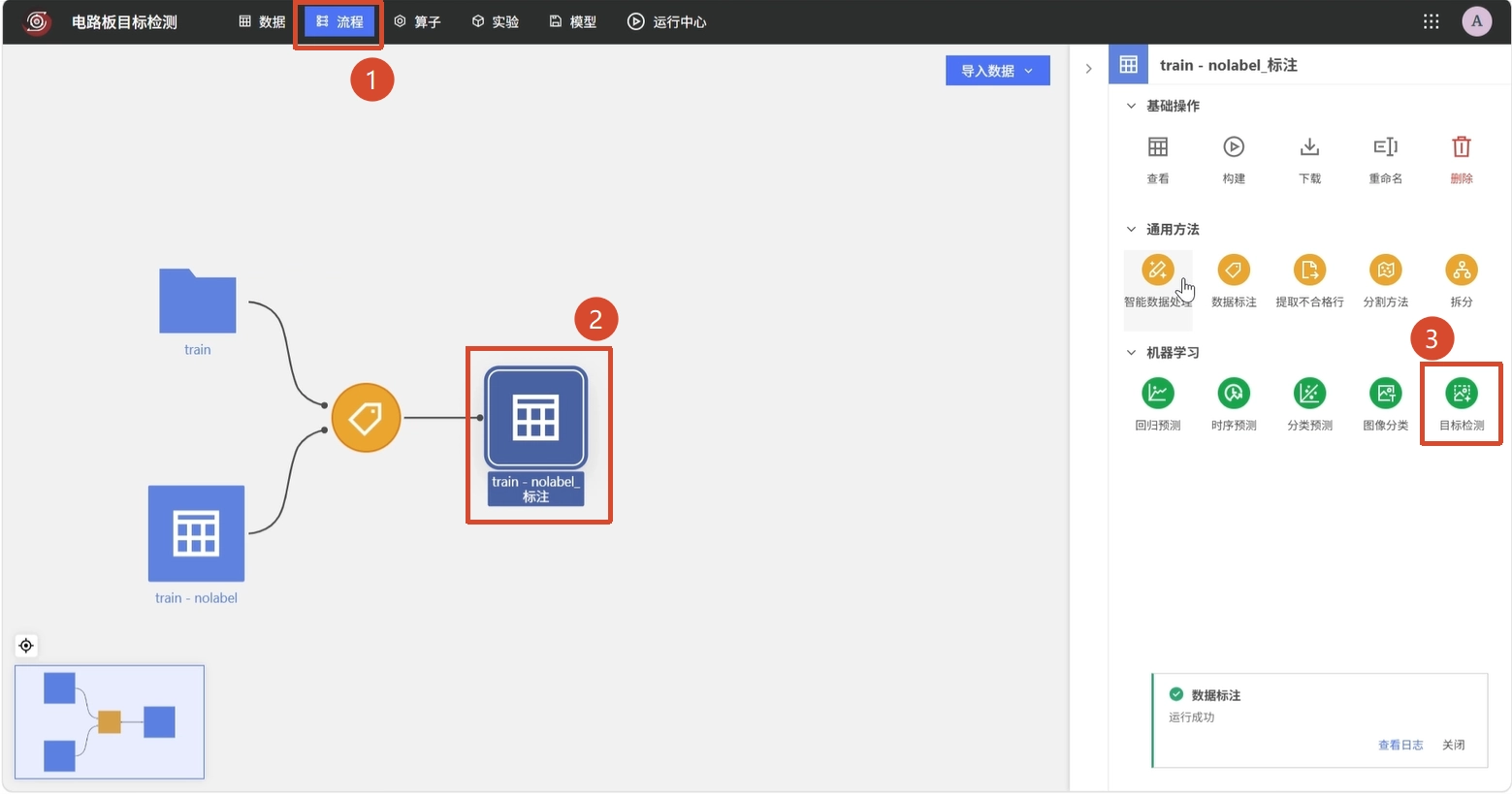

在「流程」中选中标注后的表格，在右侧点击【目标检测】。
从标注数据发起目标检测任务
选择「目标列名」和「图像文件夹」，点击【确认】。

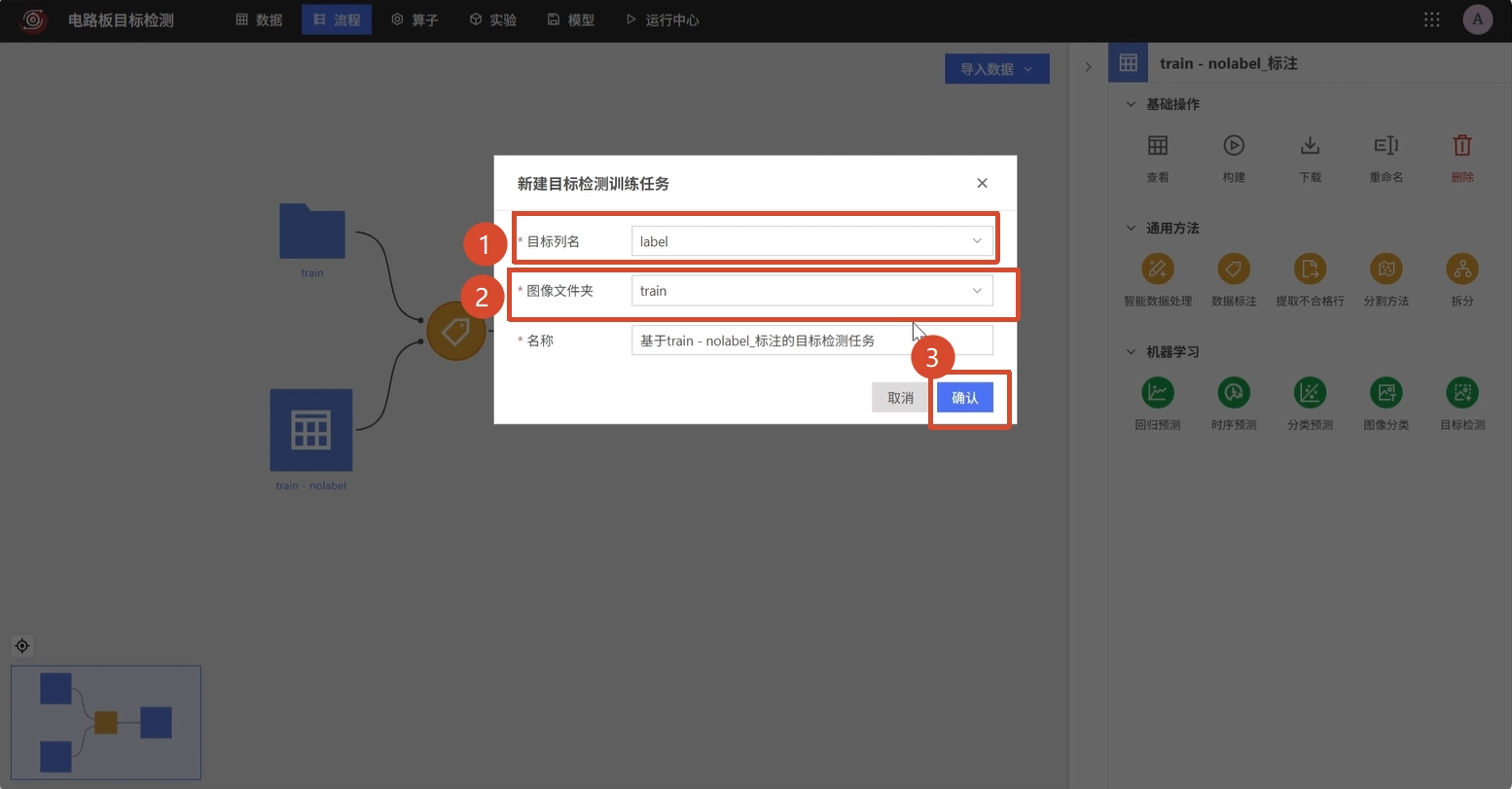

配置目标列和图像文件夹

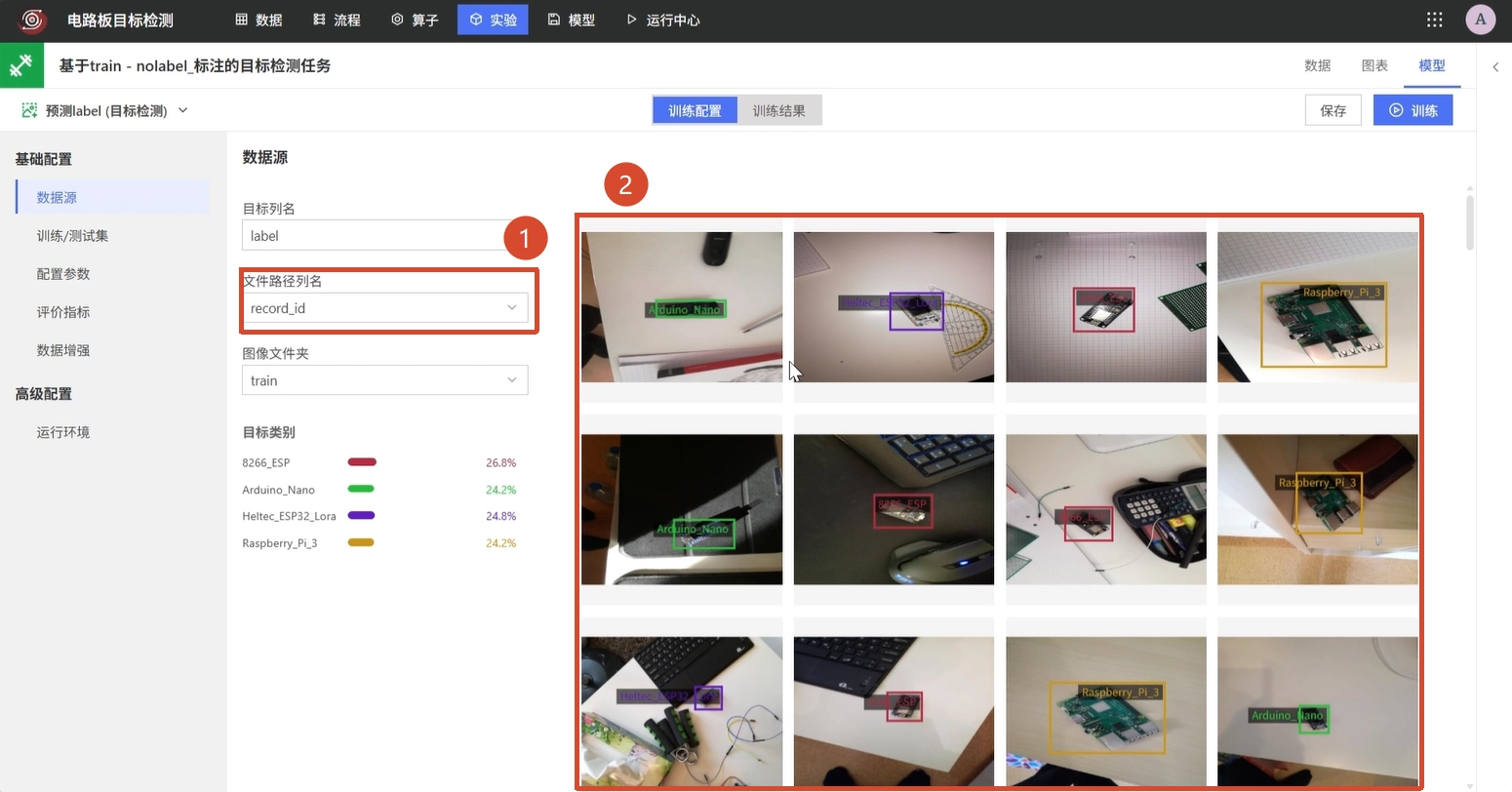

在训练配置中选择「文件路径列名」，确认右侧显示的图像及其标注框。
确认图像路径列和标注预览

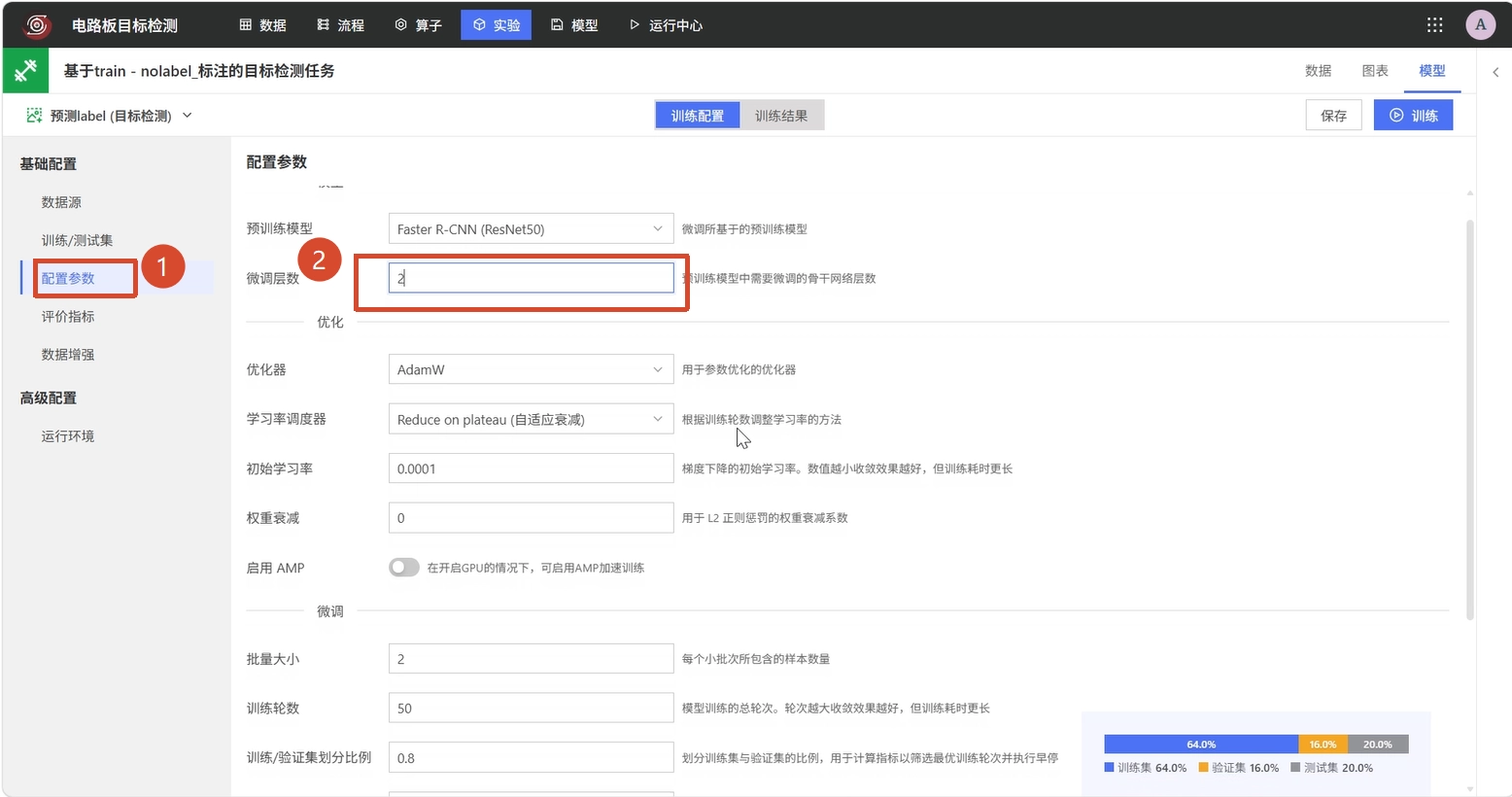

在「配置参数」中将「微调层数」设置为 2。
设置模型微调层数

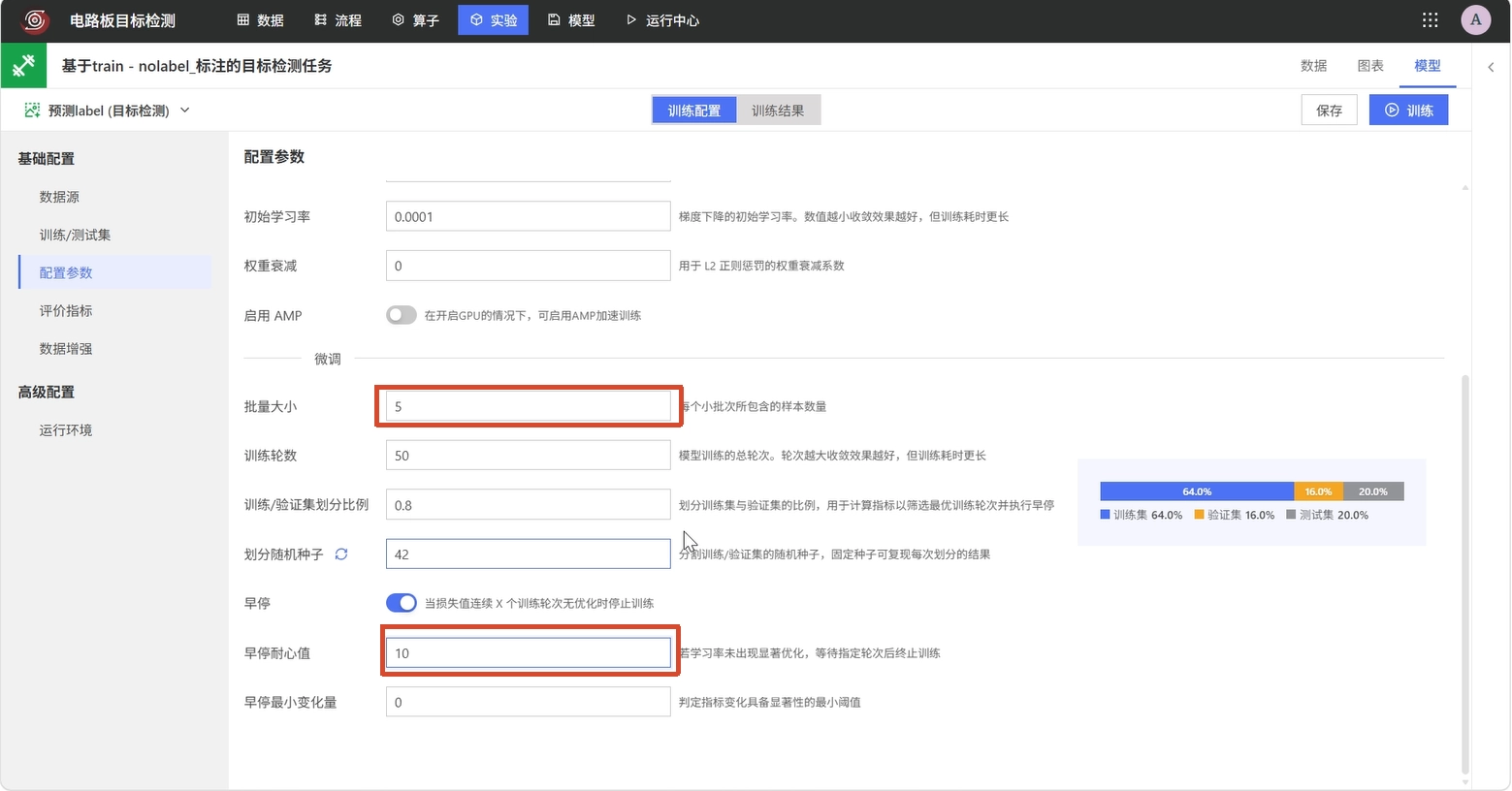

将「批量大小」设置为 5、「早停耐心值」设置为 10。
设置批量大小和早停耐心值

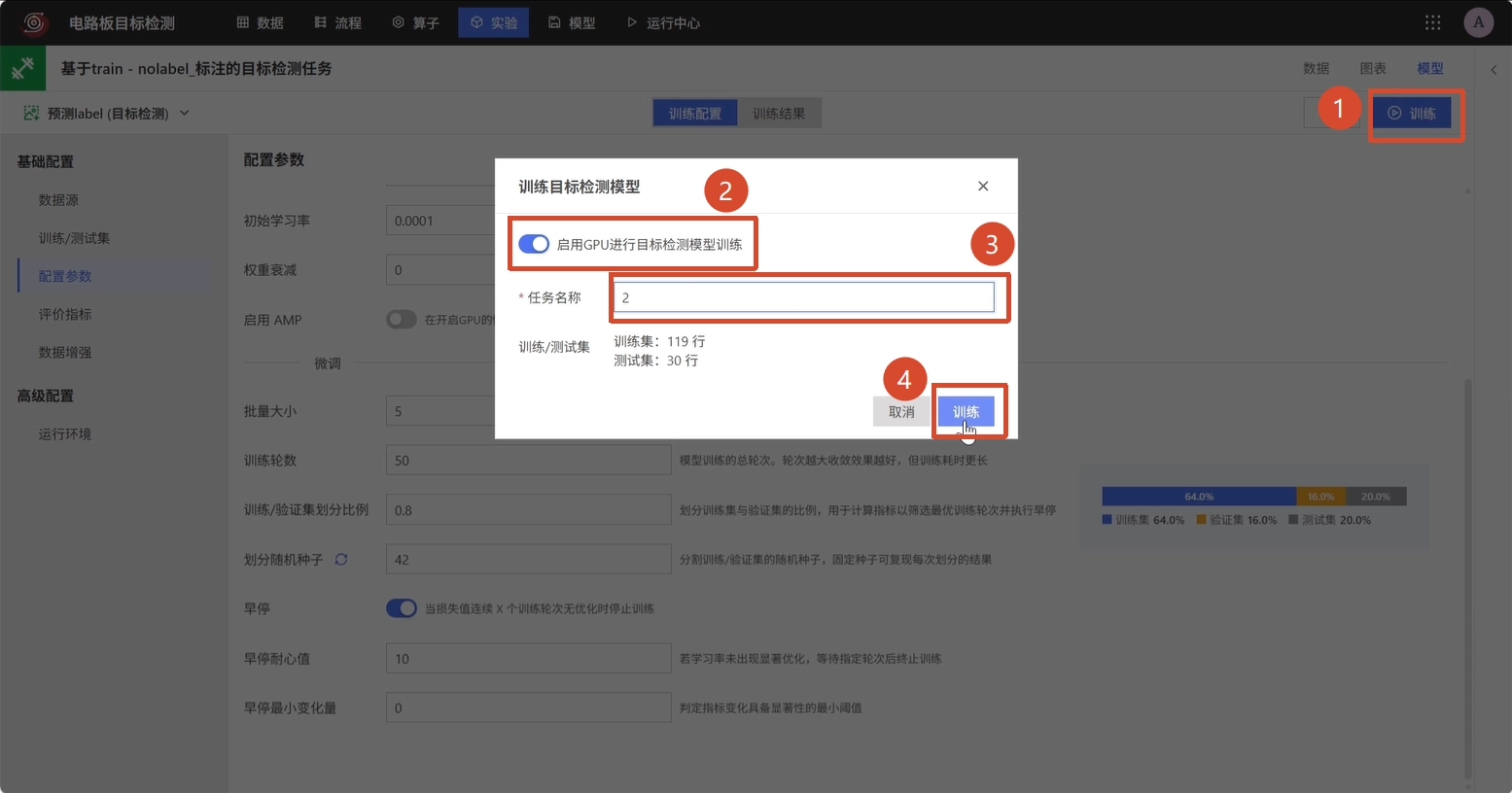

点击【训练】，启用 GPU 加速，输入任务名称后提交训练。
提交目标检测模型训练

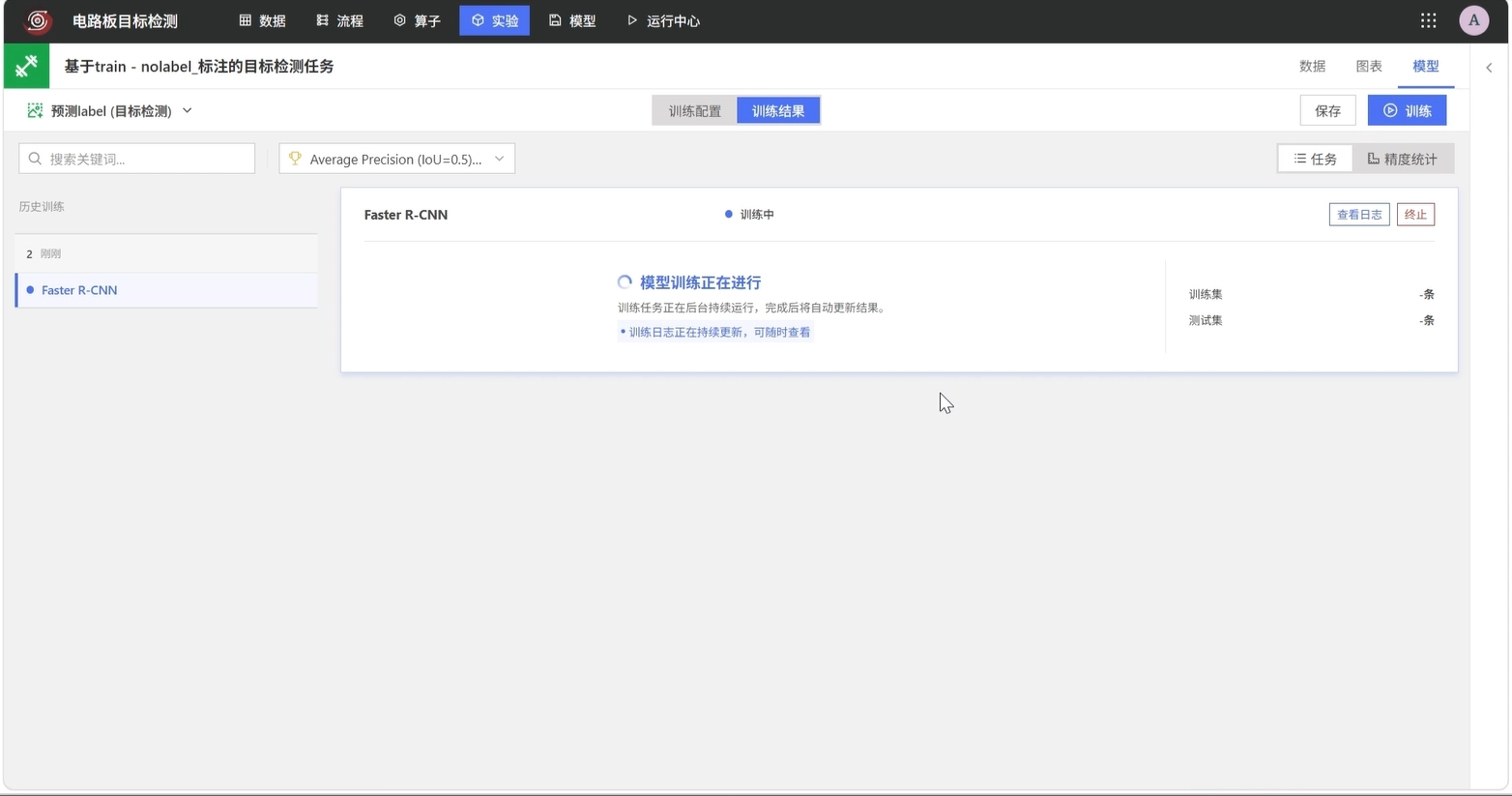

在训练结果页面等待任务完成。
查看目标检测训练状态
训练完成后查看模型指标。本案例的训练结果显示，在 IoU 为 0.5 时平均精度为 0.909。

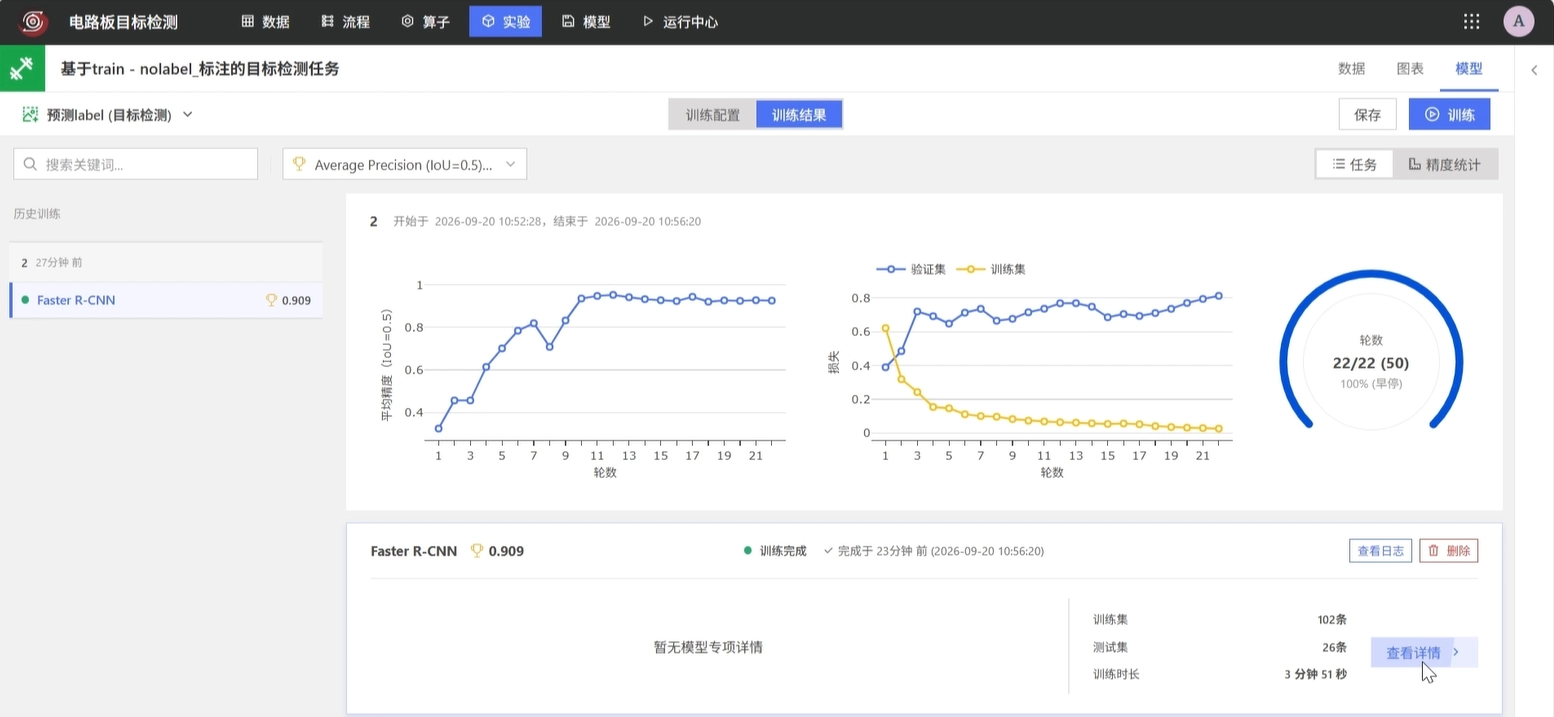

查看目标检测模型精度
部署模型

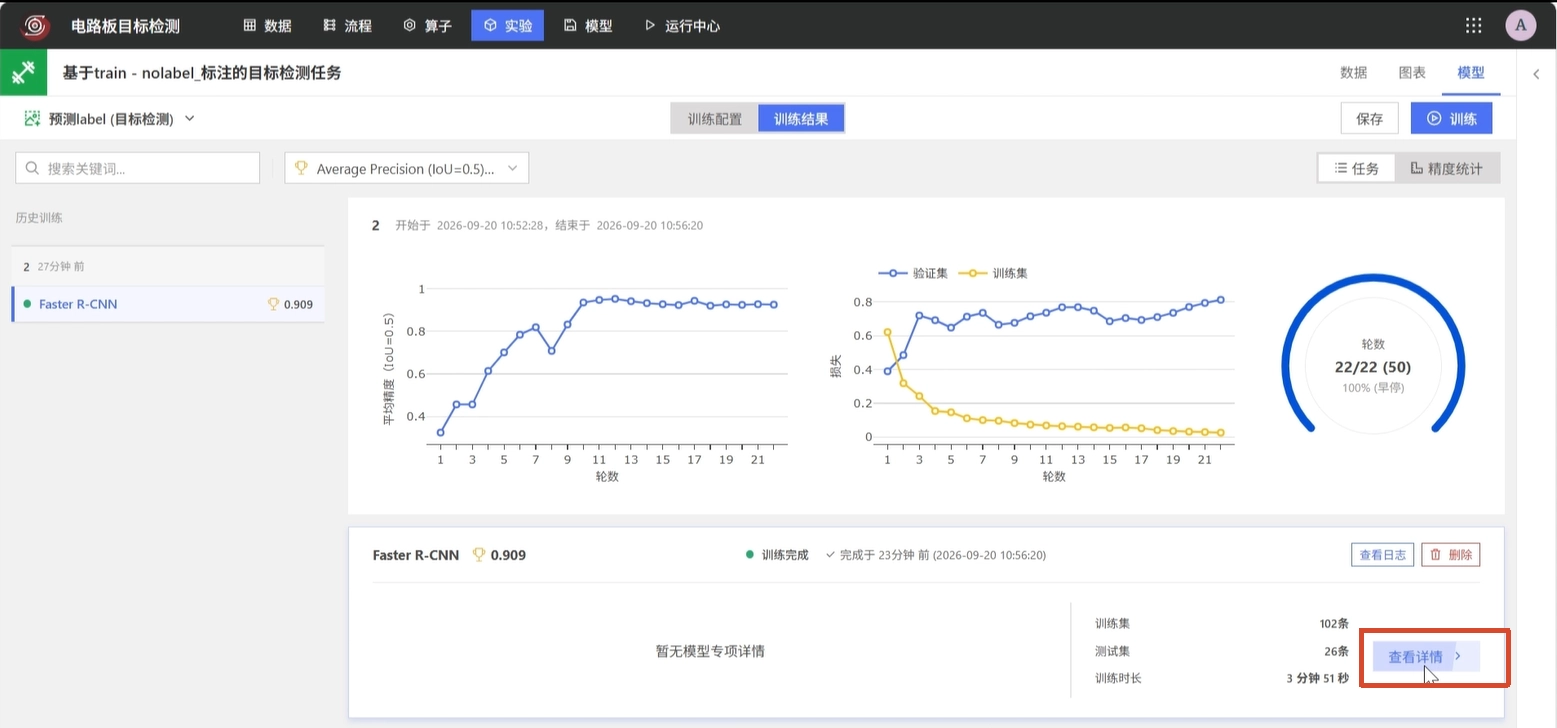

在模型列表中点击目标模型的【查看详情】。
查看目标检测模型详情

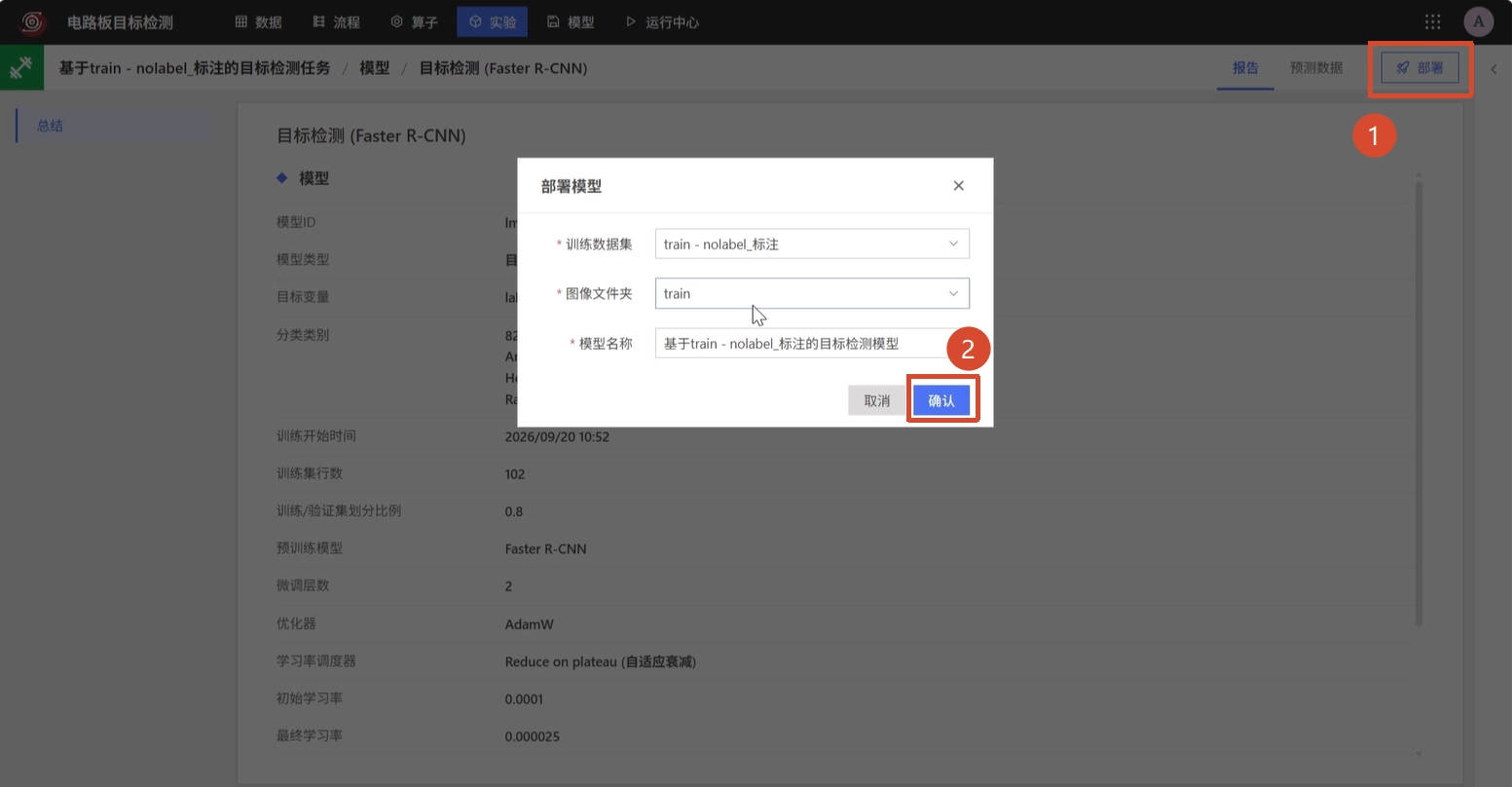

点击【部署】，并在确认窗口中点击【确认】。
确认部署目标检测模型
使用模型进行预测

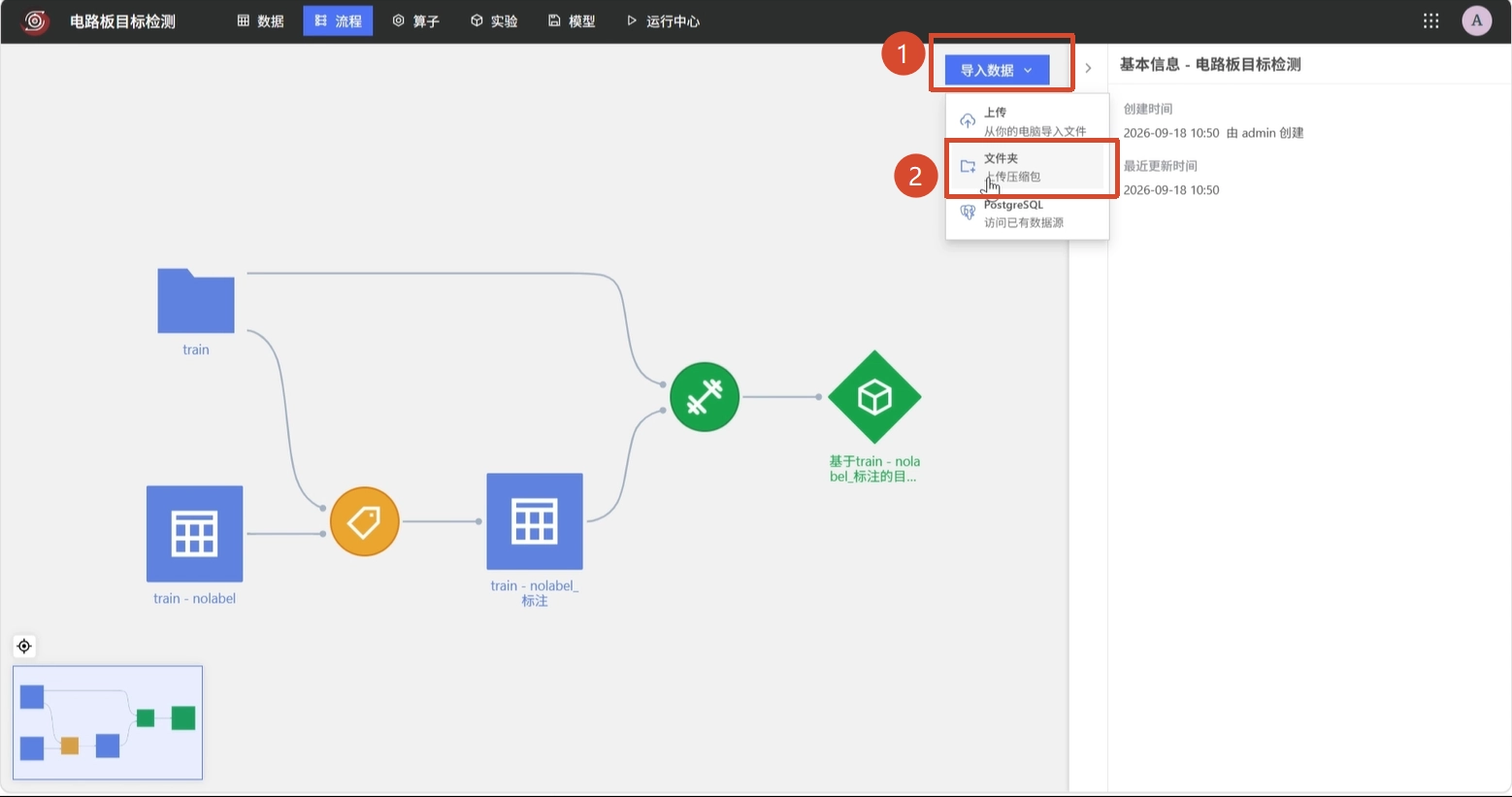

导入待预测的电路板图像文件夹。
导入待预测图像文件夹
完成待预测图像上传

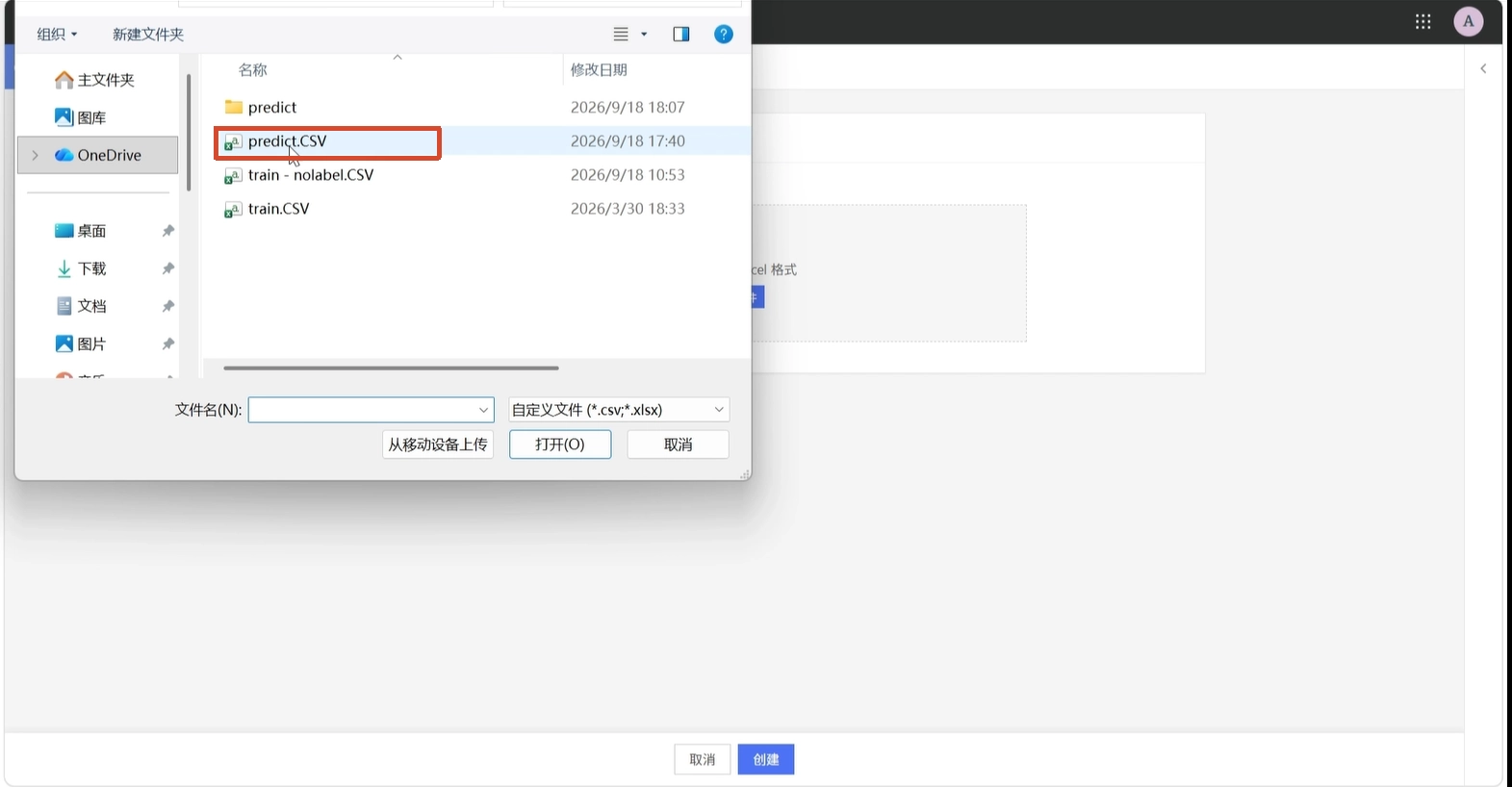

再导入与图像对应的预测路径表格。

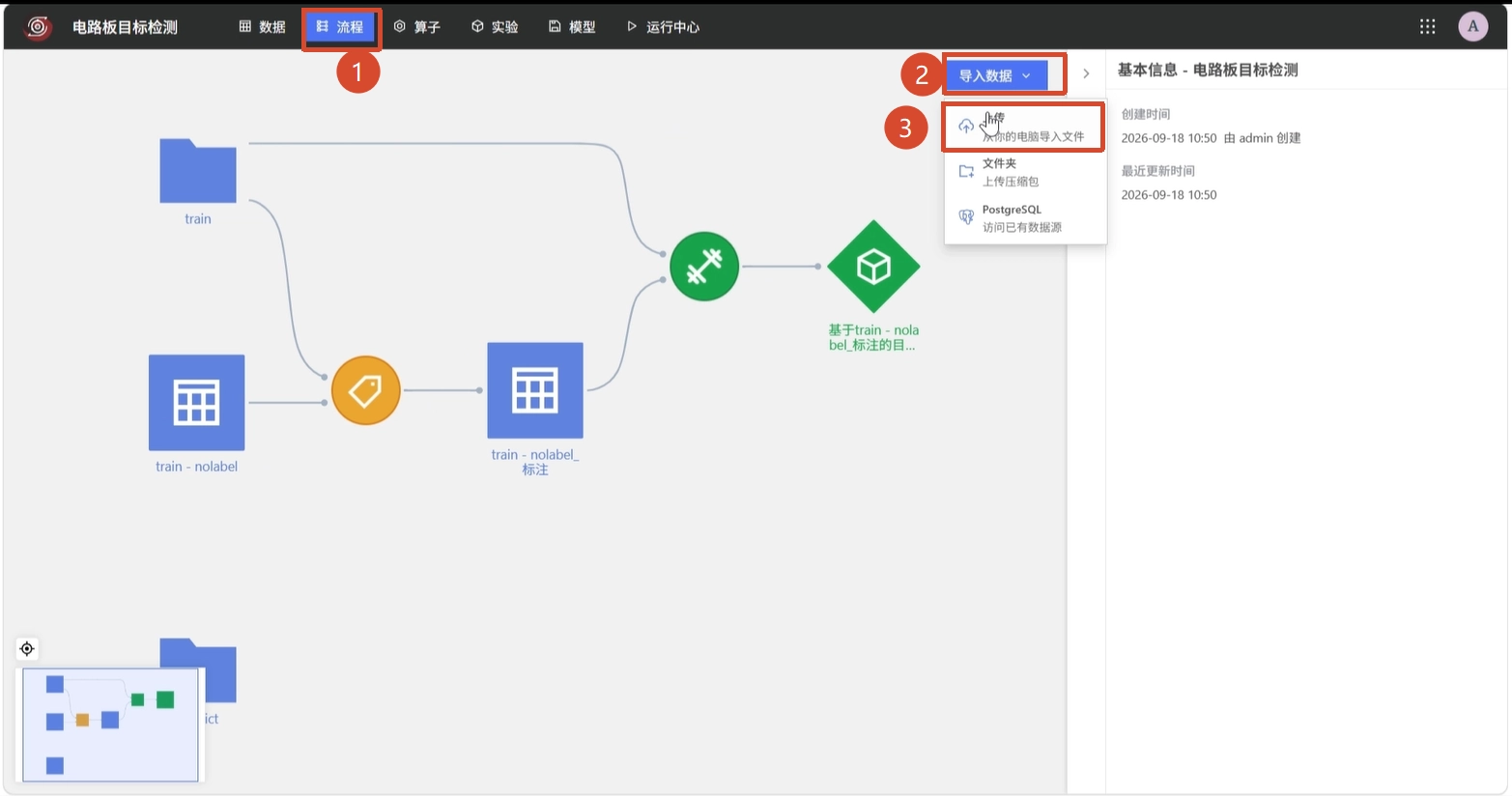

导入预测路径表格
完成预测路径表格导入

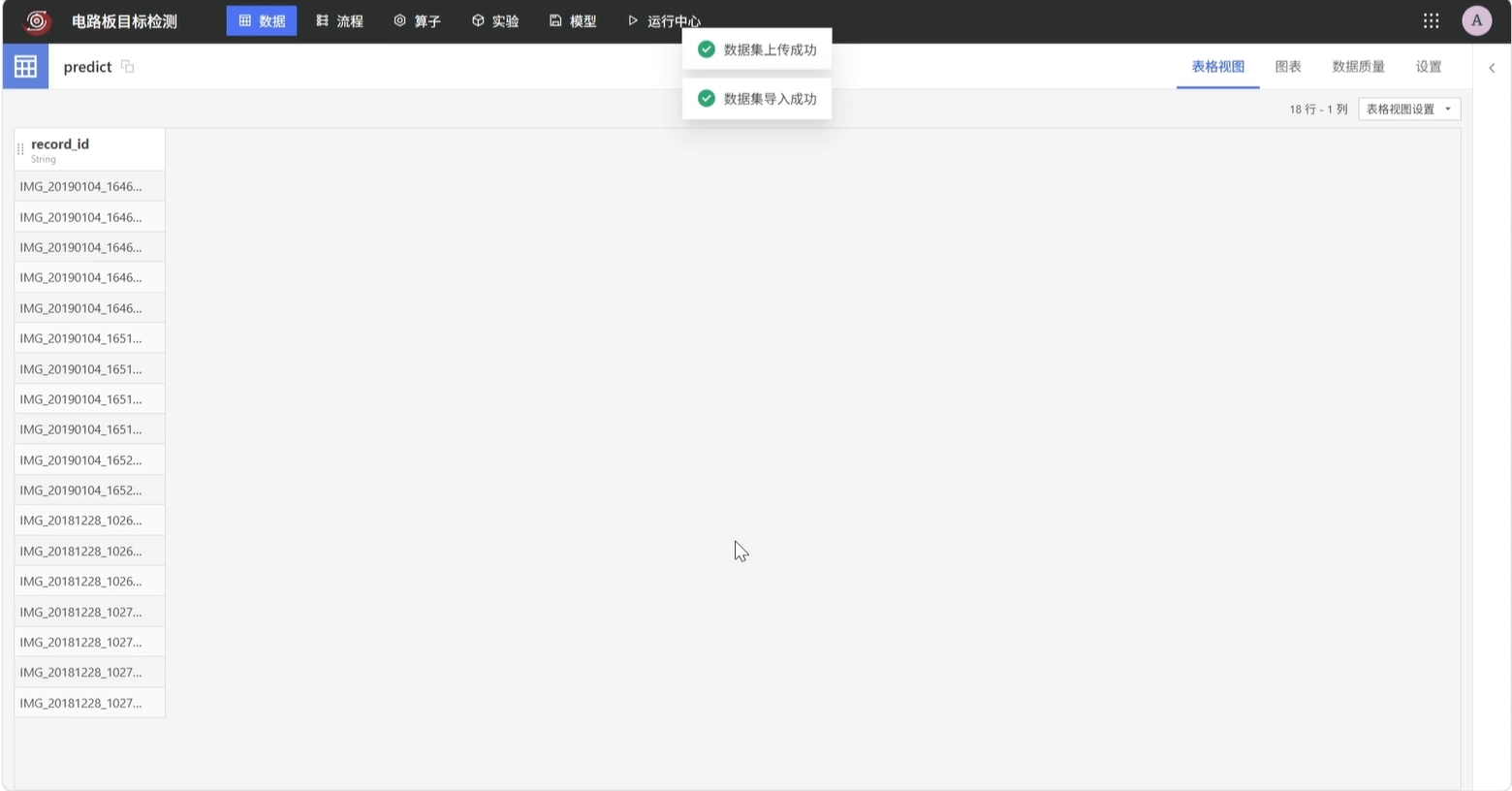

检查预测表格，确认其中包含待预测图像路径且没有标注列。
检查未标注的预测路径数据

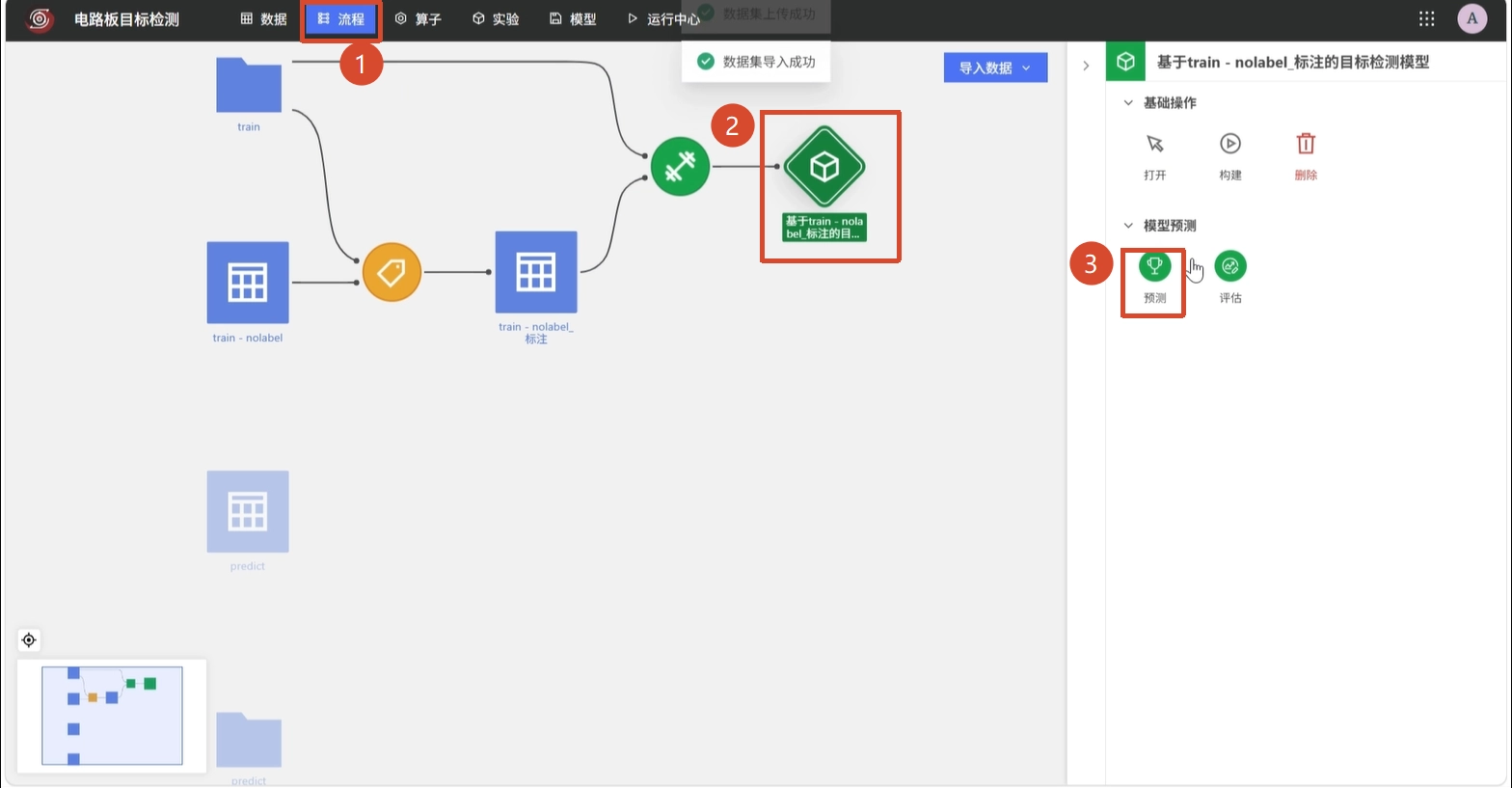

返回「流程」，选中已部署的模型并点击【预测】。
从已部署模型发起预测

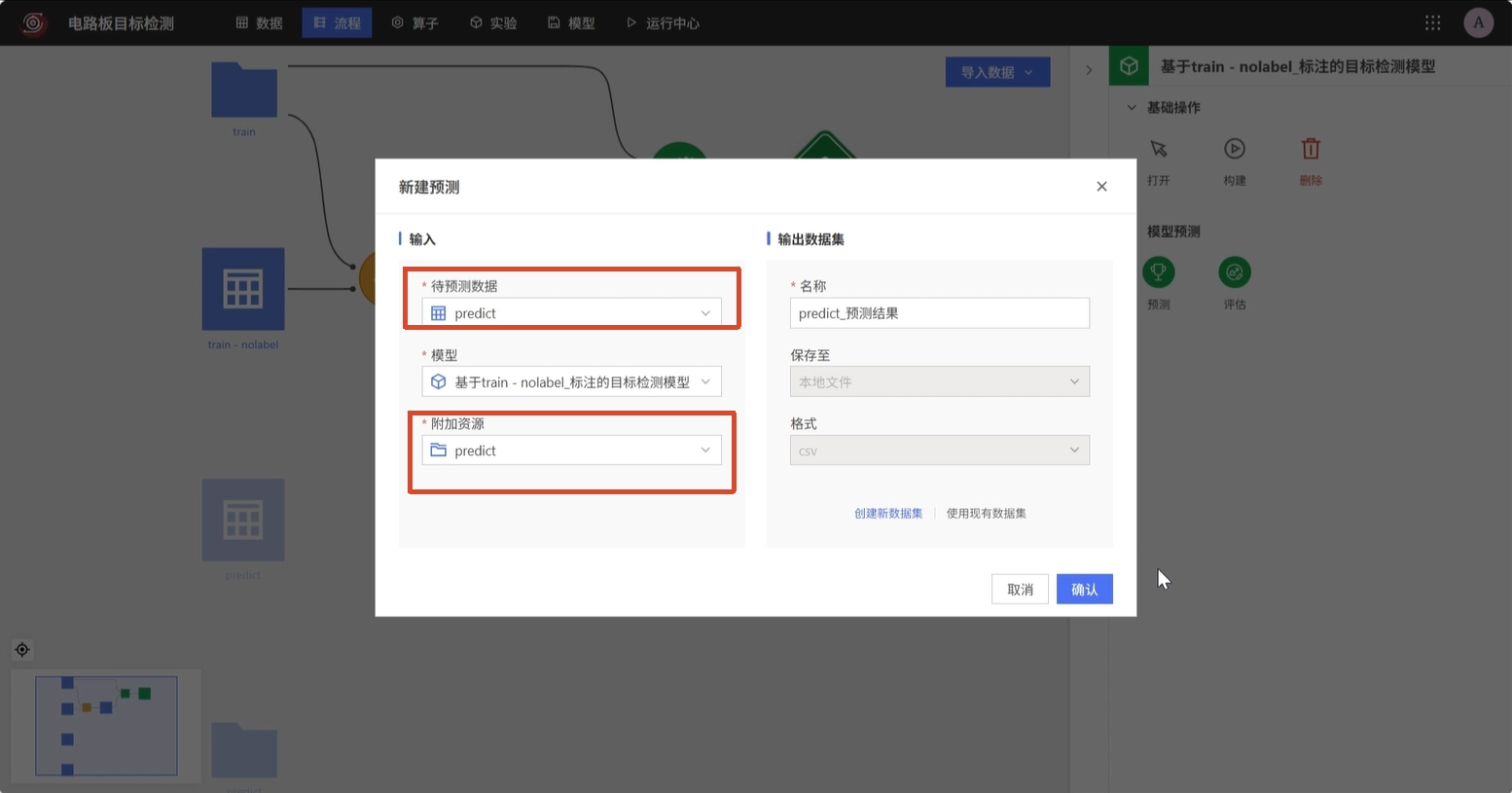

选择「待预测数据」和对应的「附加资源」，点击【确认】。
配置待预测数据和附加资源

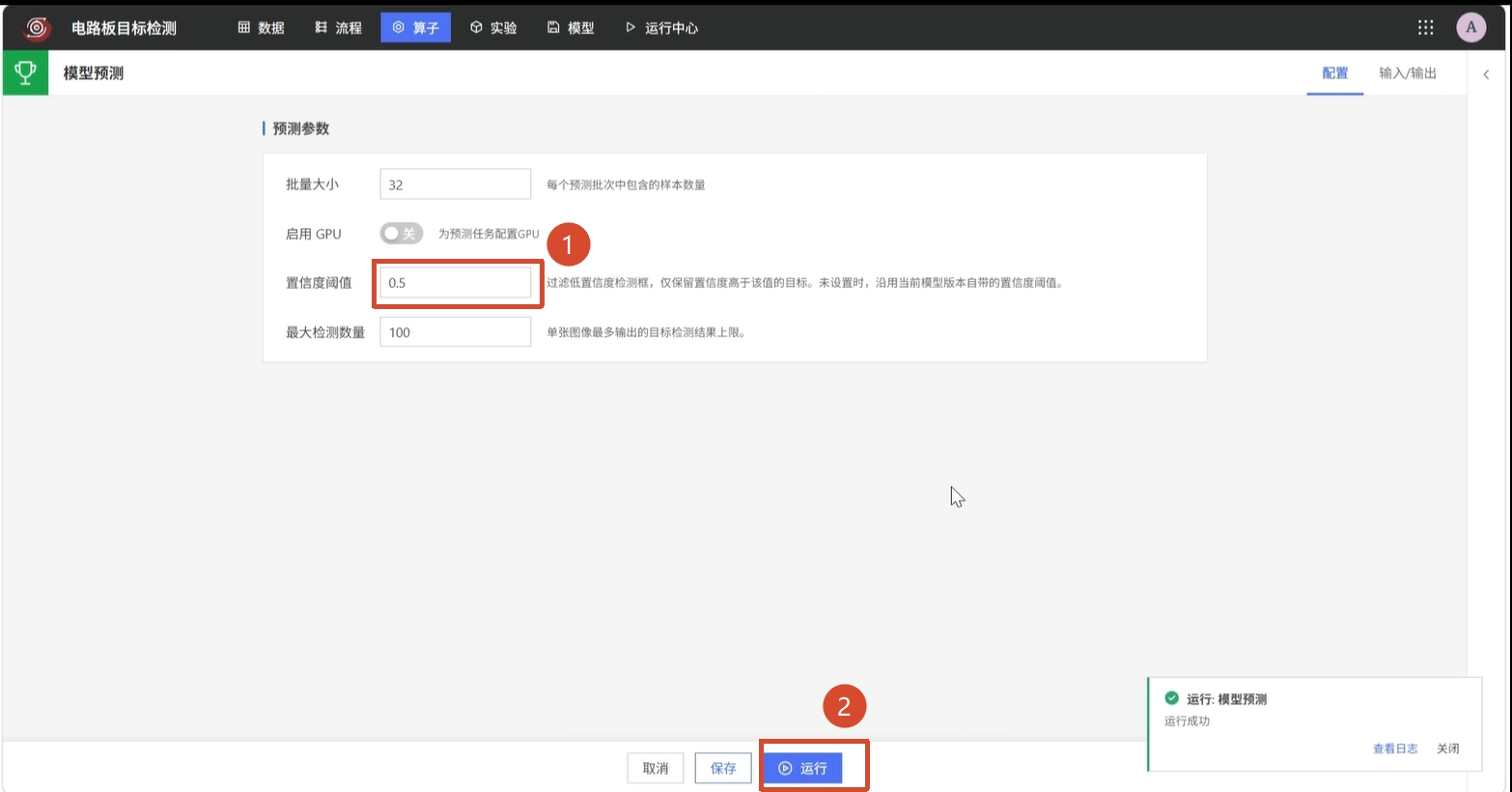

将「置信度阈值」设置为 0.5，点击【运行】。
设置预测置信度并运行
预测完成后，在「流程」画布中查看生成的预测结果。

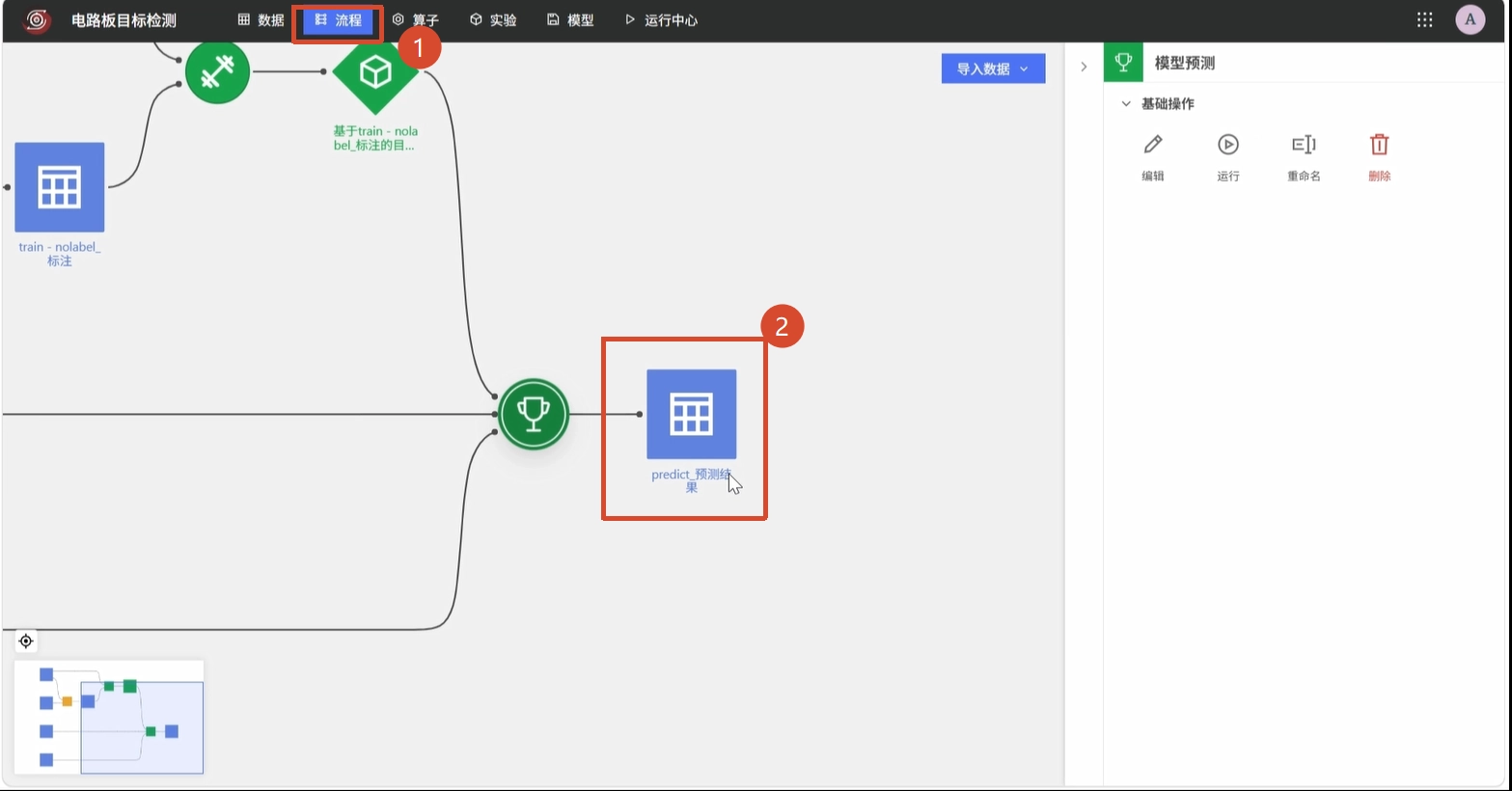

查看电路板预测结果节点

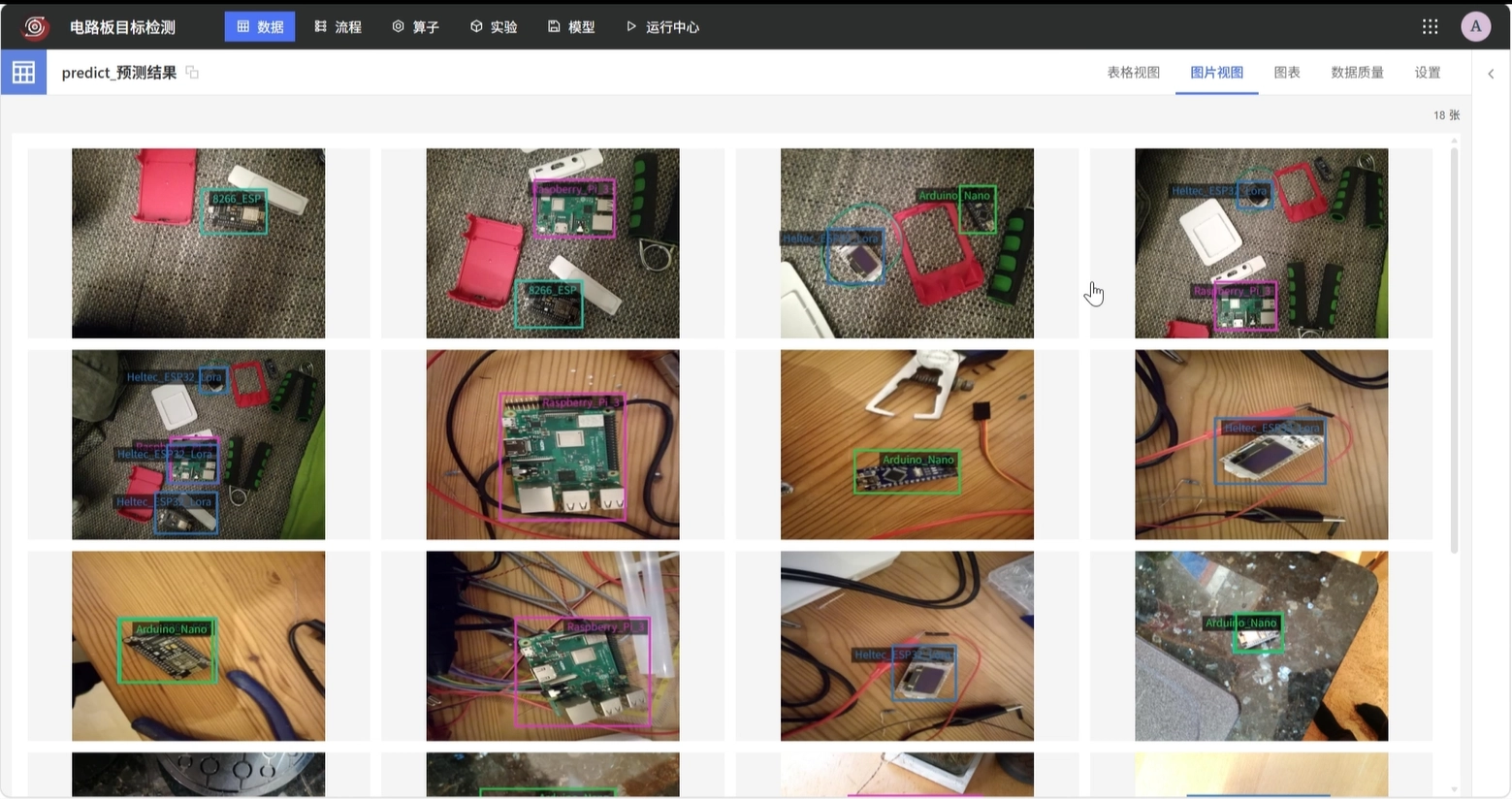

打开预测结果，检查图像中的检测框和类别。
查看电路板目标检测结果
方案总结
本方案覆盖训练图像导入、人工目标标注、检测模型训练与评估、模型部署和新图像预测。训练数据包含四种电路板类别；训练结果页面展示了 IoU 为 0.5 时平均精度为 0.909。部署后的模型可对新的电路板图像生成目标类别和位置预测，为电路板图像检测提供可复用的流程参考。
